Ako navrhnúť absorpčnú vežu?
Ako renomovaný dodávateľ absorpčných veží som bol svedkom kľúčovej úlohy, ktorú tieto konštrukcie zohrávajú v rôznych priemyselných procesoch. Absorpčná veža je kľúčovým komponentom pri čistení plynov, chemickej separácii a ochrane životného prostredia. V tomto blogu sa podelím o svoje poznatky o tom, ako efektívne navrhnúť absorpčnú vežu a zabezpečiť optimálny výkon a efektivitu.
Pochopenie základov absorpčných veží
Pred ponorením sa do procesu návrhu je nevyhnutné pochopiť, čo je absorpčná veža a ako funguje. Absorpčná veža je vertikálna kolóna, kde zmes plynov prichádza do kontaktu s kvapalným rozpúšťadlom. Rozpúšťadlo selektívne absorbuje určité zložky z plynu a oddeľuje ich od zvyšku zmesi. Tento proces je široko používaný v priemyselných odvetviach, ako je petrochemický, farmaceutický a environmentálny inžiniering.
Konštrukcia absorpčnej veže závisí od niekoľkých faktorov, vrátane typu použitého plynu a kvapaliny, požadovanej separačnej účinnosti a prevádzkových podmienok. Pozrime sa na tieto faktory podrobnejšie.
Krok 1: Definujte požiadavky na proces
Prvým krokom pri navrhovaní absorpčnej veže je jasné definovanie procesných požiadaviek. To zahŕňa identifikáciu zmesi plynov, ktorá sa má spracovať, cieľových zložiek, ktoré sa majú absorbovať, a požadovanej čistoty upravovaného plynu. Okrem toho musíte určiť prietoky plynu a kvapaliny, ako aj prevádzkovú teplotu a tlak.
Napríklad, ak navrhujete absorpčnú vežu na odstraňovanie oxidu uhličitého z prúdu spalín, budete potrebovať poznať koncentráciu oxidu uhličitého v spalinách, požadovanú účinnosť odstraňovania a rýchlosť prúdenia spalín. Tieto parametre budú slúžiť ako základ pre následné konštrukčné kroky.
Krok 2: Vyberte si vhodné rozpúšťadlo
Voľba rozpúšťadla je pri návrhu absorpčnej veže kritická. Rozpúšťadlo by malo mať vysokú afinitu k cieľovým zložkám v plynnej zmesi, byť chemicky stabilné a malo by mať nízku prchavosť. Okrem toho by rozpúšťadlo malo byť nekorozívne, netoxické a nákladovo efektívne.
Bežné rozpúšťadlá používané v absorpčných procesoch zahŕňajú vodu, amíny a fyzikálne rozpúšťadlá. Napríklad pri odstraňovaní kyslých plynov, ako je sírovodík a oxid uhličitý, sa často používajú amíny kvôli ich vysokej absorpčnej kapacite a selektivite.
Krok 3: Určite typ veže
Existuje niekoľko typov absorpčných veží, z ktorých každá má svoje výhody a nevýhody. Medzi najbežnejšie typy patria plnené veže, podnosové veže a rozprašovacie veže.
- Nabité veže: Plnené veže sú naplnené baliacimi materiálmi, ako je náhodné balenie alebo štruktúrované balenie. Tesnenie poskytuje veľkú povrchovú plochu pre kontakt plyn - kvapalina, čím sa zvyšuje proces absorpcie. Náplňové veže sú vhodné pre aplikácie s nízkymi až strednými prietokmi plynu a kvapalín a vysokými požiadavkami na separáciu.
- Podnosové veže: Podnosové veže pozostávajú zo série podnosov naskladaných vertikálne vo vnútri veže. Plyn a kvapalina prúdia cez etáže, kde dochádza k prenosu hmoty. Poschodové veže sú vhodnejšie pre aplikácie s vysokými prietokmi plynu a kvapalín a dokážu zvládnuť väčšie zmeny prietokov v porovnaní s plnenými vežami.
- Striekacie veže: Rozprašovacie veže používajú dýzy na rozprašovanie kvapalného rozpúšťadla do prúdu plynu. Kvapôčky rozpúšťadla poskytujú veľkú povrchovú plochu pre kontakt plyn - kvapalina. Striekacie veže majú jednoduchý dizajn a často sa používajú pre aplikácie, kde plyn obsahuje pevné častice alebo kde sa vyžaduje vysoký pomer kvapaliny a plynu.
Výber typu veže závisí od faktorov, ako sú prietoky plynu a kvapaliny, požadovaná separačná účinnosť a povaha plynu a kvapaliny.
Krok 4: Vypočítajte rozmery veže
Po výbere typu veže je ďalším krokom výpočet rozmerov veže. To zahŕňa určenie priemeru a výšky veže.
Priemer veže sa vypočíta na základe prietokov plynu a kvapaliny a povolenej rýchlosti plynu vo veži. Vyššia rýchlosť plynu môže viesť k zaplaveniu, čo znižuje účinnosť absorpcie. Preto by sa rýchlosť plynu mala udržiavať v bezpečnom rozsahu.
Výška veže je určená počtom prenosových jednotiek (NTU) a výškou prenosovej jednotky (HTU). NTU predstavuje náročnosť separačného procesu, zatiaľ čo HTU súvisí s účinnosťou prenosu hmoty vo veži. Výšku veže je možné vypočítať pomocou nasledujúceho vzorca:
[H = NTU\krát HTU]
Krok 5: Navrhnite vnútorné komponenty
Okrem plášťa veže má absorpčná veža aj niekoľko vnútorných komponentov, ako sú podpery upchávok, rozdeľovače a odstraňovače hmly.
- Baliace podpery: Ak sa používa zabalená veža, sú potrebné podpery na balenie, ktoré držia baliaci materiál na mieste. Podpery výplne by mali byť navrhnuté tak, aby umožňovali rovnomerný prietok plynu a kvapaliny cez výplň.
- Distribútori: Rozvádzače sa používajú na rovnomernú distribúciu kvapalného rozpúšťadla po celom priereze veže. Dobre navrhnutý rozvádzač je nevyhnutný na zabezpečenie účinného kontaktu plynu s kvapalinou.
- Odstraňovače hmly: V hornej časti veže sú nainštalované odstraňovače hmly, aby sa odstránili akékoľvek kvapky kvapaliny unášané prúdom plynu. To pomáha predchádzať strate rozpúšťadla a znečisteniu životného prostredia.
Krok 6: Zvážte bezpečnosť a údržbu
Bezpečnosť a údržba sú dôležitými aspektmi konštrukcie absorpčnej veže. Veža by mala byť navrhnutá tak, aby odolala prevádzkovému tlaku a teplote a mali by byť nainštalované príslušné bezpečnostné prvky, ako sú tlakové poistné ventily a núdzové vypínacie systémy.
Okrem toho by mala byť veža navrhnutá pre jednoduchú údržbu. Mali by byť k dispozícii prístupové otvory, prielezy a kontrolné okná, ktoré umožnia pravidelnú kontrolu a čistenie veže a jej vnútorných komponentov.
Krok 7: Vyhodnoťte výkon
Po dokončení návrhu je dôležité vyhodnotiť výkon absorpčnej veže. Dá sa to urobiť pomocou počítačových simulácií alebo pilotného testovania. Výsledky simulácie alebo testovania možno použiť na overenie návrhu a vykonanie potrebných úprav.
V niektorých prípadoch môže byť potrebné porovnať výkonnosť rôznych konštrukcií veží alebo prevádzkových podmienok na optimalizáciu absorpčného procesu.
Súvisiace veže v priemysle

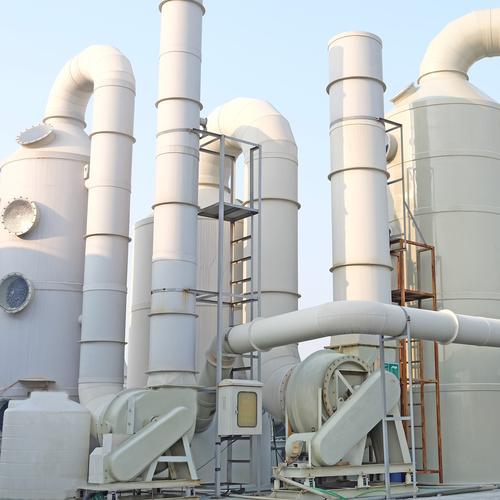

Okrem absorpčných veží existujú aj iné typy veží používaných v priemyselných procesoch. Stripovacia kolóna sa napríklad používa na odstránenie absorbovaných zložiek z rozpúšťadla, čo umožňuje opätovné použitie rozpúšťadla. Filtračná veža sa používa na odstránenie pevných častíc z prúdu plynu alebo kvapaliny. A regeneračná veža sa používa na regeneráciu rozpúšťadla po absorpcii.
Záver
Navrhovanie absorpčnej veže je zložitý proces, ktorý si vyžaduje dôkladné pochopenie procesných požiadaviek, vlastností plynu a kvapaliny a princípov prenosu hmoty. Podľa krokov uvedených v tomto blogu môžete navrhnúť absorpčnú vežu, ktorá vyhovuje vašim špecifickým potrebám a poskytuje optimálny výkon.
Ak hľadáte absorpčnú vežu alebo potrebujete pomoc s procesom návrhu, odporúčame vám, aby ste sa na nás obrátili. Náš tím odborníkov má rozsiahle skúsenosti s návrhom a výrobou absorpčných veží a môže vám poskytnúť riešenia na mieru, aby vyhovovali vašim požiadavkám. Kontaktujte nás ešte dnes a začnite diskusiu o obstarávaní a dizajne.
Referencie
- Perry, RH a Green, DW (1997). Perryho príručka chemických inžinierov. McGraw - Hill.
- Treybal, RE (1980). Hromadné - prevodné operácie. McGraw - Hill.
- Sinnott, RK (2005). Coulson & Richardson's Chemical Engineering: Volume 6 - Chemical Engineering Design. Elsevier.
