Výstužné systémy
Systémy oceľových výstuh na mieru{0}}vyhovujúce normám
Naše vystužovacie systémy oceľových konštrukcií sú navrhnuté komponenty pre bočnú{0}}stabilitu pre priemyselné závody, sklady, mosty a komerčné rámy. Sortiment produktov zahŕňa X-výstuhy, chevron/K-výstuhy, portálové rámové výstuhy, strešné a stenové výstuhy, priehybové tyče, spojovacie tyče a spojovacie dosky – všetko navrhnuté podľa AISC 360, Eurokód 3 (EN 1993-1-1) a vyrobené podľa EN 50017, GB a 50 1090-1 (EXC2–EXC4) s kontrolou kvality ISO 9001. Dodávame certifikované triedy materiálov (Q235B / Q355B), žiarovo zinkovanú alebo zákazkovú ochranu proti korózii, prísnu toleranciu a kontrolované dodacie lehoty za priame ceny výrobcu. Prispôsobenie zahŕňa výrobu podľa vašich výkresov, prispôsobené veľkosti sekcií, detaily pripojenia, povrchovú úpravu podľa špecifikácie a súpravy skrutiek zodpovedajúcej triede. Pošlite svoje konštrukčné výkresy na rýchlu a nezáväznú cenovú ponuku.
Naše produkty výstužných systémov
Čo sú systémy vystuženia oceľových konštrukcií?
Vystužovací systém je sekundárny konštrukčný rám, ktorý prenáša bočné zaťaženie – vietor, seizmické sily, žeriavové a tepelné sily – bezpečne na základ, takže hlavné nosníky a stĺpy môžu pri zaťažení efektívne fungovať. Vystuženie vykonáva tri úlohy naraz: kontroluje vybočenie štíhlych kompresných prvkov, rozdeľuje bočné zaťaženie na rám a udržiava kontrolu rozmerov počas montáže. Bez neho môže nominálne silný rám stále zlyhať do strán dlho predtým, ako jeho členovia dosiahnu kapacitu.
Typy výstužných systémov
Vystužovacie systémy oceľových konštrukciídodávajú sa v niekoľkých základných typoch štrukturálnych rámov, podporovaných zodpovedajúcimi napínacími a spojovacími komponentmi. Hlavné typy sú:

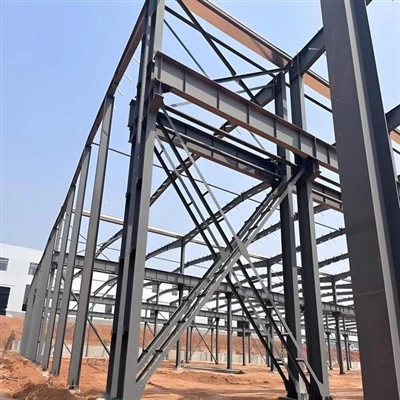

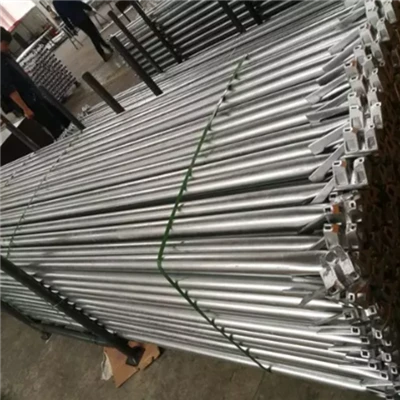

X-Vystuženie / krížové vystuženie
Diagonálne prvky sa prekrížia, aby vytvorili klasické X – nákladovo najvýhodnejšie- bočné vystuženie pre oceľové rámy.
Vlastnosti:nízka cena, vysoká tuhosť pri nízkej hmotnosti, rýchla inštalácia; blokuje otváranie okien a dverí a pridáva prenos zaťaženia v strede-rozpätia.
Najlepšie pre:priemyselné závody, kovové sklady a ľahké portálové rámy.
Vystuženie Chevron / K / V
Uhlopriečky sa stretávajú s rámom v strednej{0}}výške (K-vystuženie) alebo sa spájajú na úrovni tetivy (vystuženie do V-), pričom otvor zostáva voľný.
Vlastnosti:ponecháva priestor dverí a okien voľný; Všimnite si, že K-vystuženie sa neodporúča v oblastiach s vysokou-seizmickou mierou, kde sa uprednostňuje šípka/V s excentrickým spojením.
Najlepšie pre:oceľové rámy so strednou výškou{0}}, kde otvory musia zostať prístupné.
Vystuženie rámu portálu
Dva portálové stĺpy a nosník tvoria pevný rám, ktorý prenáša bočné zaťaženie okolo dverí.
Vlastnosti:úplný voľný prístup pod otvorom, bez uhlopriečky blokujúcej premávku.
Najlepšie pre:veľké otvory, priestory pre nákladné autá a prístupové cesty.
Strešné a stenové výstuhy
Strešné vystuženie v rovine väznice a stenové vystuženie medzi stĺpikmi zachovávajú obložkový rám štvorcový.
Vlastnosti:zastaví rolovanie väznice a obmedzí hlavný rám proti bočnému -torznému pohybu pod vetrom.
Najlepšie pre:stabilita obkladu v dlhých alebo vysokých oceľových konštrukciách.
Ortéza na kolená
Krátka uhlopriečka v uzle stĺpika{0}}pridáva oceľovému rámu lokálnu tuhosť.
Vlastnosti:ľahký, ľahko sa inštaluje, udržiava voľné otvory.
Najlepšie pre:ľahké bremená, plošiny na vybavenie a medziposchodia, kde je úplné vystuženie nepraktické.

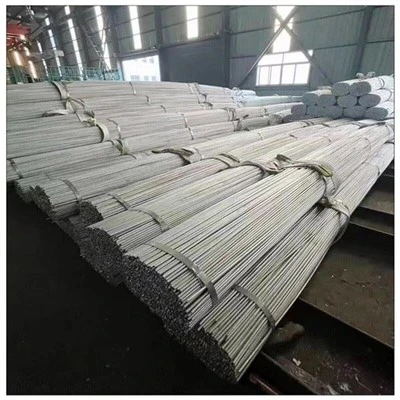

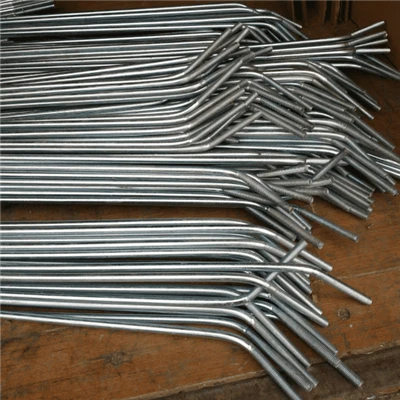

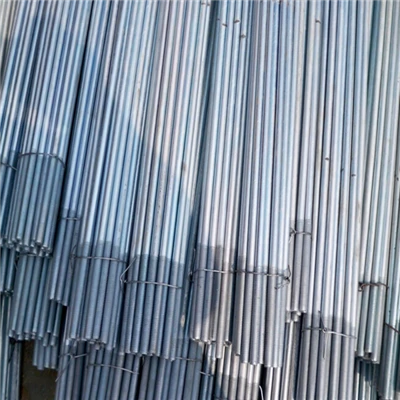

Napínacie prvky — priehybové a spojovacie tyče
Priehybové tyče držia väznice a podpery na mieste medzi rámami, zatiaľ čo ťahadlá a väzné trámy spájajú a stabilizujú prvky ako prvky iba napínania-.
Vlastnosti:ľahké, napínacie-iba prvky, ktoré sa neohýbajú.
Najlepšie pre:stabilizácia striech a stien medzi rámami; použite nehrdzavejúcu oceľ alebo oceľ s vysokou{0}}pevnosťou v ťahu pre korozívne alebo vysoko{1}}zaťaženie.
Ako si vybrať správny výstužný systém?
Výber je riadený štyrmi typmi zaťaženia a geometriou vašich otvorov. Dve nižšie uvedené tabuľky premieňajú túto logiku na rýchlu referenciu, ktorú môže váš technik naskenovať.
Porovnanie typov
| Typ | Najlepšie pre | Otvory / prístup | Seizmická vhodnosť | Relatívna cena |
|---|---|---|---|---|
| X-Vystuženie | Ľahké stredové rámy vyžadujúce vysokú tuhosť pri nízkej štíhlosti | Blokuje otváranie okien/dverí | OK mierne zóny | Nízka |
| Chevron / V | Stredná-výška uvoľňuje časť otvoru | Uvoľňuje hornú časť otvárania | Dobré s excentrickým prepojením | Stred |
| K-Vystuženie | Stredný-výrast s flexibilitou otvárania | Voľné otváranie | Vyhnite sa vysokým-seizmickým zónam | Stred |
| Rám portálu | Veľké otvory, priestory pre vozidlá/nakladacie priestory | Úplný prehľadný prístup | OK všetky zóny | Vyššie |
| Strecha a stena | Stabilita obložkovej zárubne, väznica proti{0}}rolovaniu | n/a | Doplnkové | Nízka |
Faktory rozhodovania
| Faktor | Čo skontrolovať | Vplyv na výber |
|---|---|---|
| Zaťaženie vetrom | Expozícia miesta, výška budovy | Riadi ľahké-rámy; môže potrebovať hustejšie výstužné mriežky |
| Seizmické | Zóna, faktor dôležitosti | Vylučuje pnutie-iba a obyčajné K-vystuženie; uprednostňujte X alebo šípku s excentrickým prepojením |
| Zaťaženie žeriavom | Frekvencia, zdvih, dopad | Pridáva únavu; vyžaduje komprimované-členy s opakovaným{1}}načítaním |
| Tepelné účinky | Dĺžka člena, teplotný rozsah | Dlhé konštrukcie potrebujú štrbinové alebo zaťažené{0}}spoje / polohové vystuženie |
| Otvory / vôľa | Dvere, okná, dopravníky | Veľké otvory vylučujú X-výstuhu → prepnite na portál alebo šípku |
| Náklady a korózia | Rozpočet, expozícia životného prostredia | Nastavuje triedu materiálu a špecifikáciu povrchu (HDG vs. lakované) |
Nie ste si istí?Pošlite nám svoje zaťaženie a rozloženie— naši inžinieri potvrdia typ a veľkosť pomocou nákresu.
Konštrukčné normy a súlad našich výstužných systémov
Každý vystužovací systém, ktorý vyrábame, je navrhnutý a vyrobený v súlade s celým reťazcom zhody – od riadiaceho kódu až po inšpekčnú správu, ktorú dostanete so zásielkou.
| Etapa | Čo platí |
|---|---|
| Kód dizajnu | AISC 360 (Severná Amerika) · Eurokód 3 EN 1993-1-1 (Európa) · GB 50017 (Čína) — na trh projektu |
| Trieda popravy | Vyrobené podľa EN 1090-1, triedy vyhotovenia EXC2–EXC4 v závislosti od triedy následkov |
| Materiálové triedy | Certifikované Q235B / Q355B (možnosť s vysokou{2}}pevnosťou), s certifikátmi frézy pre sledovateľnosť |
| Kontrola kvality | ISO 9001: rozmerové kontroly, kontrola zvarov, tolerancia vŕtania, povrchová úprava |
| Kľúčové kontroly pre vystuženie | Spoje a pevnosť klinov, štíhlosť členov, prierezová kapacita, odolnosť proti vybočeniu, odolnosť proti korózii- |
| Doklady o odoslaní | Poznámky k výpočtom, výrobné výkresy, materiálové certifikáty (MTC), kontrolné správy, baliaci list |
Prečo si vybrať nás?
| Naša výhoda | Čo to znamená pre váš projekt |
|---|---|
| Bezplatný prehľad inžinierskych výkresov | Pred objednávkou potvrďte typ, sekciu a materiál |
| Dizajn-v súlade s normami | Dizajn AISC / Eurocode / GB s kalkulovanými poznámkami na schválenie |
| Vlastná{0}výroba a kontrola kvality | Výroba ISO 9001, certifikáty sledovateľnosti materiálu |
| Kontrolované dodacie lehoty | Transparentné plánovanie výroby |
| Ochrana proti korózii podľa špec | Žiarovo{0}}pozinkované alebo prispôsobené povrchové úpravy pre vaše prostredie |
| Vyrobené-na-výrobu kresby | Vlastné veľkosti vrátane súprav skrutiek-zodpovedajúcich určitej triede |
Výroba a výroba našich výstužných systémov
Materiál a strih
Certifikované Q235B / Q355B; rezanie vodným-prúdom / pílou na presnú dĺžku, strihanie plechov.
Vŕtanie a dierovanie
Diery vyrazené alebo vyvŕtané na mieru; štrbinové otvory pre tepelnú{0}}slobodu tam, kde je to potrebné.
Zváranie a montáž
kvalifikovaní zvárači; styčník-a{1}}doska s kontrolou zvarov.
Povrchová úprava
Žiarové-pozinkovanie (HDG) alebo otryskanie + farba podľa vašich špecifikácií; skontrolovaná hrúbka povlaku.
QC a tolerancia
Kontrola rozmerov, kontrola zvaru/povlaku, sledovateľnosť materiálu, tesná tolerancia.
Značenie a balenie
Čísla dielov pre montáž, antikorózne{0}}balenie a prepravku na export.
Aplikácie produktov výstužných systémov
| Aplikácia | Typické použité vystuženie |
|---|---|
| Priemyselné závody a dielne | Stĺp X/výstuž strechy na pevných rámoch |
| Distribučné centrá / veľko{0}}sklady | Portál + výstuha strechy/steny, veľké voľné plochy |
| Poľnohospodárske a hospodárske budovy | Vystuženie ľahkej steny/strechy X-, káblové vystuženie |
| Obchodné PEB a kancelárie | Portál / šípka, esteticky integrované vystuženie |
| Športové haly a čisté-budovy | Strešné vystuženie +-vysokopevné spojovacie tyče |
| Mosty a nadjazdy | Pôdorysné / torzné / podperné vystuženie, deflektory vetra |
| Obnoviteľná energia (solárne stojany, vietor) | Vystuženie pre zaťaženie vetrom na regáloch a vežiach |
| Ťažká ťažobná a energetická elektráreň | Vystuženie rámu naloženého žeriavom- a tepelným-rámom |
Balenie, dodanie a dodacia lehota
| Položka | Štandardné usporiadanie |
|---|---|
| Exportné balenie | Členovia pripútaní a zabalené proti hrdzi-; paletované dosky; malé časti v drevených debnách |
| Označovanie | Číslo dielu + odkaz na výkres na každom zväzku/prepravke |
| Načítava sa | FCL / LCL / hromadne; nakladanie kontajnerov na plnenie a ochranu nákladu |
| Dodacie podmienky | FOB / CIF / DDP / EXW podľa dohody |
| dokumenty | Obchodná faktúra, baliaci list, B/L, osvedčenie o pôvode, STK, kontrolná správa |
| Dodacia lehota (typická) | Štandardné špecifikácie 15 – 20 dní · zákazkové/skonštruované 25 – 35 dní · veľké projekty obchodovateľné |
| MOQ | Dohodou po položke |
FAQ:
Priehybové tyče vs. spojovacie tyče – aký je rozdiel?
Medzi rámami prebiehajú priehybové tyče, ktoré držia väznice a podpery na mieste; ťahadlá (a väzné trámy) spájajú prvky ako ťahové -iba prvky pre stabilitu priečneho-rámu. Vyberte si nehrdzavejúcu alebo vysokopevnostnú- oceľ tam, kde dochádza k korózii alebo vysokému zaťaženiu.
Dodávajú sa diely predvŕtané-a sú súčasťou balenia aj súpravy skrutiek?
Áno – otvory sú vyrazené alebo vyvŕtané pomocou CNC podľa vašich výkresov a každá objednávka sa dodáva so súpravami skrutiek s vysokou{0}}zhodujúcou sa kvalitou{1}}.
Aké materiály a veľkosti sú k dispozícii?
Certifikovaná konštrukčná oceľ Q235B / Q355B s nerezovými a-možnosťami vysokej pevnosti v ťahu pre tyče; časti a dĺžky sú narezané na vaše výkresy.
Aká je cena a čo obsahuje cenová ponuka?
Cenové ponuky sú založené na vašich výkresoch – trieda materiálu, veľkosť sekcie, hmotnosť, povrchová úprava a súpravy skrutiek – s galvanizáciou, kontrolou a prepravou rozpísanými samostatne. Projektové-množstevné objednávky znižujú jednotkovú cenu.
Čo je MOQ a môžeme začať so skúšobnou verziou?
MOQ sa líši podľa položky - malé napínacie časti sú nižšie ako zvárané prvky. Prijímame skúšobné objednávky a najskôr môžeme poslať vzorky kuriérom.
Akú záruku a po{0}}predaji poskytujete?
Časti sú kontrolované podľa ISO 9001 s certifikátmi mlyna; overené chyby sú vymenené. Mimo{2}}-diery alebo skrutky sa znova-dodávajú bez príplatku a kontrola treťou stranou{5}}je k dispozícii.
Akú ochranu proti korózii dostávajú výstužné diely?
Žiarovo{0}}pozinkované ponorením podľa EN ISO 1461 / ASTM A123 (55–85 µm na malých častiach); hrubšie HDG alebo duplexné lakovanie pre pobrežné alebo agresívne prostredie.
Ako jeden z najprofesionálnejších výrobcov a dodávateľov výstužných systémov v Číne máme-popredné svetové výrobné zariadenia a silné výrobné kapacity. Uisťujeme vás, že si z našej továrne kúpite prispôsobené výstužné systémy za konkurencieschopnú cenu. Pre cenovú ponuku nás teraz kontaktujte.
