Prispôsobiteľné oceľové mrežové stĺpy

Naše továrenské-priame oceľové mrežové stĺpy sú precízne{1}}vyrobené z certifikovanej ocele Q355B/S355JR (ekvivalent ASTM A572 triedy 50). Tieto stĺpiky sú navrhnuté pre optimalizovaný pomer pevnosti-k-hmotnosti a poskytujú výnimočnú nosnosť-v náročných prostrediach. Ponúkame kompletnú{11}} zákazkovú výrobu na základe vašich výkresov Tekla alebo CAD, špeciálne prispôsobenú pre priemyselné sklady, prenosové veže a komplexné{12}}rozsahové infraštruktúry.

Na základe rôznych konfigurácií vystuženia spadajú mriežkové stĺpy do dvoch hlavných kategórií: typ dosky- laty a typ šnurovania.

Bez ohľadu na konfiguráciu, ktorú si váš projekt vyžaduje,-či už laťový alebo čipkovaný-, náš záväzok k štrukturálnej integrite a inžinierskej presnosti zostáva rovnaký. Pre každý mriežkový stĺp, ktorý vyrábame, náš štandardný dodací balík obsahuje:

1.Certifikované výkresy predajne: Úplné 3D detaily a výkresy dielne poskytnuté na schválenie pred výrobou.

2. Úplná sledovateľnosť materiálu:Každý komponent je dodávaný s MTC 3.1 (Mill Test Certificates), ktorý zabezpečuje 100% zhodu materiálu.

3. Prísna kontrola zvarov: 100% vizuálna kontrola + správy o testovaní ultrazvukových/magnetických častíc podľa medzinárodných noriem.

4. Skúšobná montáž a montáž-:Kritické časti prechádzajú pred{0}}montážou v dielni, aby sa zaručila bezproblémová inštalácia na mieste.

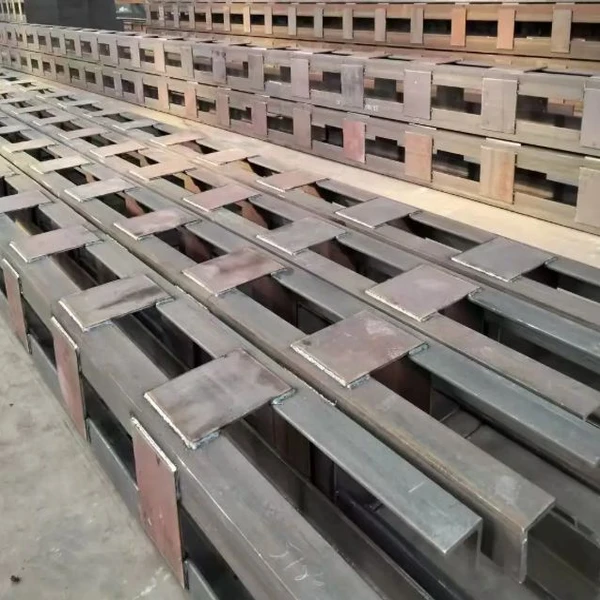

Latový-doska Mriežkový stĺp

Štruktúra:Skonštruované s hlavnými pásmi spojenými vodorovnými oceľovými doskami kolmými na os.



Kľúčová výhoda:Poskytuje čisté a pevné správanie rámu. Jednoduchšie sa vyrába a kontroluje, čo z neho robí nákladovo-efektívne riešenie pre stredne vysoké-stĺpy a prvky s nižšími požiadavkami na bočné zaťaženie.



Najlepšie pre:Vnútorné stĺpy dielne, stojany na potrubia a podpery zariadení.

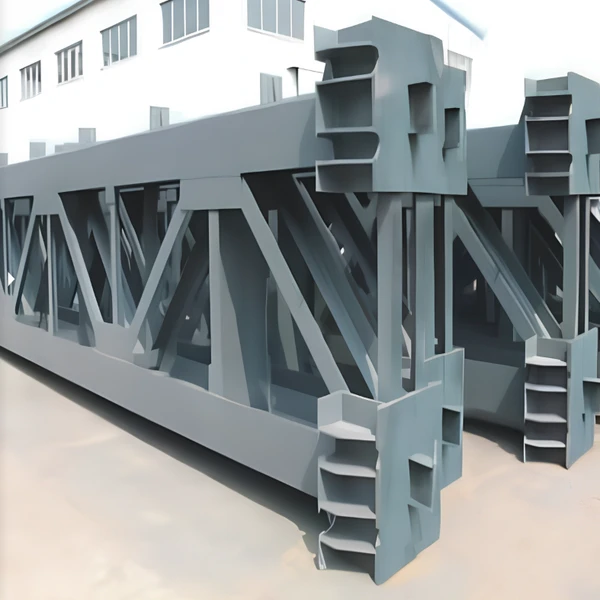

Čipkovaný mriežkový stĺp

Štruktúra:Obsahuje trojuholníkový priehradový systém využívajúci uhlovú oceľ alebo rúry ako diagonálne šnurovacie tyče.



Kľúčová výhoda:Ponúka vynikajúcu celkovú tuhosť a torznú odolnosť. Konfigurácia podobná priehradovej{1}}konfigurácii je navrhnutá tak, aby zvládla významné pomery štíhlosti a veľké vertikálne zaťaženie bez toho, aby bola narušená integrita konštrukcie.



Najlepšie pre:Ťažké-priemyselné žeriavy,-vysokonapäťové prenosové veže a-rozsahová infraštruktúra.



1. Vynikajúca štrukturálna stabilita

Rozšírením vzdialenosti medzi tetivami mriežkové stĺpy výrazne zvyšujú moment zotrvačnosti a polomer otáčania. To efektívne znižuje pomer štíhlosti a poskytuje oveľa vyššiu odolnosť voči axiálnemu vybočeniu v porovnaní s pevnými-stĺpmi z pásu.

2. Významná materiálová a nákladová efektívnosť

Dutá konfigurácia koncentruje oceľ na obvode, kde je napätie najvyššie, čím sa eliminuje „mŕtva hmotnosť“ stredového pásu. To zvyčajne vedie k 15 % až 25 % úsporám ocele vo veľkých-priemyselných rámoch, čo priamo znižuje celkové náklady na projekt.

3. Optimalizovaná logistika a rýchlejšia inštalácia

Vďaka svojej ľahkej, no tuhej povahe vyžadujú priehradové stĺpy žeriavy s menšou kapacitou, čo znižuje náklady na zdvíhanie na mieste približne o20%. Ich modulárny dizajn a vysoká presnosť z výroby-zaručujú bezproblémovú montáž na mieste s minimálnymi prerábkami.

4. Všestranná prispôsobivosť inžinierstva

Mriežkové stĺpy môžu byť presne skonštruované do rôznych geometrií (dvoch-ramenných, štvornohých,{1}}ramenných alebo hviezdicových-tvarov), aby odolali špecifickým vetrom alebo seizmickým zaťaženiam. Sú ideálnym riešením pre extra-vysoké konštrukcie (viac ako 50 m) a veľké-rozponové infraštruktúry, kde nie sú možné pevné časti.

5. Schopnosť funkčnej integrácie

Vnútorná dutina v rámci mriežkovej konštrukcie umožňuje integrované vedenie priemyselných inžinierskych sietí, ako sú potrubia, elektrické káble a drenážne systémy, čím sa optimalizuje využitie architektonického priestoru.

1.Podpora budovy: Používajú sa ako rámové stĺpy a samostatné stĺpy v stavebných konštrukciách na zabezpečenie vysokej nosnosti-a štrukturálnej stability.

2. Stavba mosta: Používa sa na mostné piliere a pylóny, ktoré ponúkajú vynikajúcu nosnosť a seizmickú odolnosť.

3. Konštrukcie veží: Ideálne pre výškové-telekomunikačné veže a veže na prenos energie so spoľahlivou odolnosťou voči vetru a celkovou stabilitou.

4.Priemyselné zariadenia: Slúži ako nosné rámy pre žeriavy, dopravníky a iné priemyselné stroje, vyznačuje sa vynikajúcou nosnosťou a-dlhodobou odolnosťou.

1. Profesionálne detaily obchodu

Konverzia architektonických návrhov do presných výrobných modelov a dielenských výkresov, aby sa zabezpečila 100% presnosť konštrukcie.

2.Vysoko{1}}presné CNC rezanie

Presné rezanie ťažkých oceľových plechov a zložitých profilov vrátane úkosovania na prípravu zvarov s vysokou{0}}pevnosťou.

3. Pokročilé zváranie štruktúr

Certifikované zváranie tetivy a šnurovania podľa noriem AWS D1.1/EN, ktoré zaisťuje maximálnu penetráciu a{1}}integritu nosnosti.

4. CNC 3D vŕtanie a dierovanie

Automatizované vŕtanie pre vysoko{0}}pevné skrutkové spoje zaručujúce dokonalé zarovnanie otvorov počas montáže na mieste.

5. Mechanické vyrovnávanie a korekcia

Korekcia tepelnej deformácie po{0}}zváraní, aby sa zabezpečila prísna zvislosť a priamosť dlhých mriežkových stĺpov.

6. Priemyselná povrchová úprava

Dosiahnutie čistoty Sa 2,5 otryskaním, po ktorom nasleduje vysokovýkonný-antikorózny náter-alebo žiarové-pozinkovanie.

7. Skúšobná montáž v obchode

Povinná pred{0}}montáž kritických segmentov stĺpov, aby sa eliminovali riziká inštalácie na mieste a zabezpečilo sa bezproblémové{1}}zapojenie.

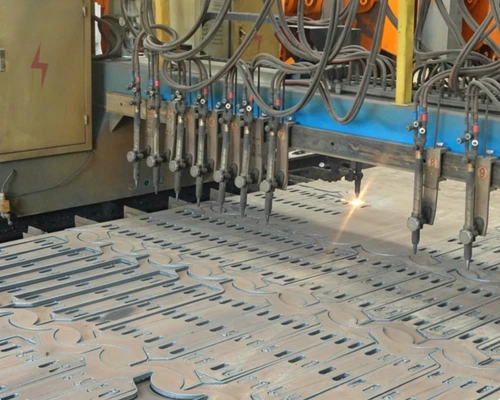

CNC plazmové rezanie

Zváranie pod tavivom (SAW)

CNC vŕtanie

Vyrovnanie príruby

1. Balenie oceľového rámu

Stĺpy sú upevnené na prispôsobených oceľových kolískach, aby sa zabránilo štrukturálnemu ohýbaniu a deformácii počas prepravy.

2. Ochrana uzlov a prírub

Všetky spojovacie príruby a otvory pre skrutky sú tienené preglejkovými alebo gumenými krytkami, aby sa predišlo poškodeniu hrdzou a nárazom.

3. Konzervácia laku

Okraje sú obalené penou EPE alebo výplňou proti treniu-, aby sa predišlo poškriabaniu a zachovala sa celistvosť povlaku.
