Pre väčšinu ťažkých nákladovoceľové priehradové stĺpy, Q355B je zvyčajne preferovaný materiál, najmä vďaka svojej vysokej medze klzu, lepšej konštrukčnej účinnosti a nižšej spotrebe ocele. Napriek tomu zostáva Q235B cenovo výhodnou voľbou pre ľahké konštrukcie s relatívne nízkym konštrukčným zaťažením. Konečný výber materiálu sa určí podľa požiadaviek na zaťaženie, rozpočtu projektu, podmienok prostredia a platných noriem návrhu.
Ako profesionálny dodávateľ oceľových konštrukcií poskytuje GNEE služby v oblasti zákazkovej výroby priehradových stĺpov z Q235B, Q355B a iných konštrukčných ocelí v súlade s medzinárodnými normami vrátane GB, ASTM a EN. Náš inžiniersky tím dodáva integrované riešenia zahŕňajúce výber materiálu, štrukturálnu optimalizáciu, výrobu výroby a povrchovú antikoróznu úpravu, čím zaisťuje, že každá sada priehradových stĺpov spĺňa požiadavky na výkon a odolnosť rôznych inžinierskych projektov.
Tento článok bude vykonávať systematické porovnanie medzi Q355B a Q235B z pohľadu konštrukcie a výroby mriežkových stĺpov, pričom ponúkne referencie pre inžinierov, dodávateľov a nákupcov o výbere materiálu pre rôzne inžinierske aplikácie.
Q355B vs. Q235B pre mriežkové stĺpy: Rozdiel v chemickom zložení
| Prvok | Q235B | Q355B | Vplyv na mriežkové stĺpy |
|---|---|---|---|
| uhlík (C) | Menšie alebo rovné 0,20 % | Menšie alebo rovné 0,24 % | Podobný obsah uhlíka zabezpečuje dobrú zvárateľnosť pri výrobe mriežkových stĺpov. |
| mangán (Mn) | Menšie alebo rovné 1,40 % | Menšie alebo rovné 1,60 % | Vyšší obsah Mn zlepšuje pevnosť a húževnatosť, vďaka čomu je Q355B vhodnejší pre silne zaťažené priehradové stĺpy. |
| kremík (Si) | Menšie alebo rovné 0,35 % | Menšie alebo rovné 0,55 % | Zvýšený Si zvyšuje pevnosť pri zachovaní dobrého výrobného výkonu. |
| fosfor (P) | Menšie alebo rovné 0,045 % | Menšie alebo rovné 0,035 % | Nižšie P zlepšuje húževnatosť a znižuje krehkosť zvarových spojov. |
| síra (S) | Menšie alebo rovné 0,045 % | Menšie alebo rovné 0,035 % | Nižší S zlepšuje kvalitu zvaru a znižuje riziko vzniku trhlín. |
| Mikro-legujúce prvky | žiadne | Nb, V, Ti (voliteľné) | Mikro{0}}legovanie zvyšuje pevnosť bez výrazného ovplyvnenia zvariteľnosti, čo umožňuje ľahšie prvky mriežkového stĺpa. |
Základný rozdiel v chemickom zložení medzi Q235B a Q355B spočíva vobsahu mangánu a mikrolegujúcich prvkov.Q235B je obyčajná uhlíková oceľ bez spevňujúcich zliatin; Q355B dosahuje spevnenie prostredníctvom mangánu a stopových mikrolegujúcich prvkov a je klasifikovaná ako nízkolegovaná konštrukčná oceľ. Takéto zásadné materiálové rozdiely vedú k úplne odlišným aplikačným limitom výkonu, keď sú oba vyrobené do mriežkových stĺpov.
Stručne povedané, chemické zloženie je základným základom pre výber materiálu mriežkových stĺpov:
vyberte Q235Bpre interiérové konštrukcie s nízkym zaťažením s nižšími nákladmi na spracovanie;
vyberte Q355Bpre vysokovýkonné, vysoké vonkajšie priehradové konštrukcie, ktoré vyžadujú vysokú odolnosť v tlaku a dlhodobú stabilitu.
Q355B vs. Q235B pre oceľové priehradové stĺpy: Rozdiel v mechanických vlastnostiach
| Nehnuteľnosť | Q235B | Q355B | Kľúčový význam pre oceľové priehradové stĺpy |
|---|---|---|---|
| Medza klzu | Väčšie alebo rovné 235 MPa | Väčšie alebo rovné 355 MPa | Vyššia medza klzu umožňuje menšie uhlové profily a zlepšuje nosnosť-. |
| Pevnosť v ťahu | 370 – 500 MPa | 470–630 MPa | Lepšia odolnosť voči veľkému zaťaženiu a extrémnym prevádzkovým podmienkam. |
| Predĺženie | Väčšie alebo rovné 26 % | Väčšie alebo rovné 22 % | Obe triedy poskytujú dostatočnú ťažnosť na výrobu a inštaláciu. |
| Nárazová húževnatosť | Väčšie alebo rovné 27 J pri 20 stupňoch | Väčšie alebo rovné 34 J pri 20 stupňoch | Zabezpečuje spoľahlivý výkon za normálnych prevádzkových podmienok. |
| Modul pružnosti | ≈206 GPa | ≈206 GPa | Podobná tuhosť; tuhosť konštrukcie závisí skôr od geometrie prvku ako od triedy ocele. |
Poznámka: Mechanické vlastnosti sú založené na hrúbke ocele menšej alebo rovnej 16 mm.
Mechanická medzera jadra medzi Q235B a Q355B sa odráža vmedza klzu, pevnosť v ťahu a štrukturálna odolnosť voči vzpieraniu.Q235B sa vyznačuje vynikajúcou schopnosťou plastickej deformácie, zatiaľ čo Q355B poskytuje oveľa lepšiu štrukturálnu pevnosť a celkovú tuhosť, čo vytvára úplne odlišné aplikačné rozsahy pre dve triedy ocele v konštrukcii priehradových stĺpov.
pretoQ235Bs lepšou cenovou efektívnosťou sa uprednostňuje pre ľahké vnútorné priehradové konštrukcie s malým rozpätím.
Pre vysokovýkonné, výškové projekty priemyselných priehradových stĺpov s dlhou životnosťou,Q355Bponúka nenahraditeľné mechanické výhody.
Q355B vs. Q235B pre priehradové oceľové stĺpy: Porovnanie výkonu
Výkonnosť nosnosti a pomeru štíhlosti
Q355B sa vyznačuje vyššou medzou klzu a poskytuje vyššiu účinnosť pri prenášaní zaťaženia v porovnaní s Q235B. V dizajne priehradového stĺpa, keď sú požiadavky nacelková stabilita a pomer štíhlosti sú splnené, Q355Bmôžu byť prispôsobené na optimalizáciu veľkosti sekcií pásov a pásových prvkov, zlepšenie miery využitia ocele a zníženie konštrukčnej vlastnej hmotnosti.
Pre konštrukcie smalé zaťaženie, obmedzené rozpätia a nízke požiadavky na rozmery sekcií, Q235Bmôže priniesť priaznivý nákladový výkon.
Výkon pri výrobe a zváraní
Q235Bmá nižší obsah uhlíka a uhlíkový ekvivalent, preto má priaznivú zvárateľnosť. Pri bežných zváracích postupoch sú zložité opatrenia predhrievania vo všeobecnosti zbytočné ajeho požiadavky na kontrolu kvality zvárania sú relatívne mierne, čím je vhodnejší pre hromadnú výrobu ľahkých a univerzálnych priehradových stĺpov.
Vďaka vyššej triede pevnosti,Q355Bnormálne obsahuje o niečo vyšší obsah zliatinových prvkov a uhlíkový ekvivalent ako Q235B, takže ánovyžaduje prísnejšie postupy zvárania.
Ochrana proti-korózii a{1}}dlhodobá životnosť
Q235B aj Q355B sú bežné konštrukčné ocele a nie je zjavný rozdiel v odolnosti proti korózii pre holú oceľ.Dlhodobá trvanlivosť konštrukcií závisí najmä od antikoróznych systémov, podmienok prostredia a opatrení údržby, ako je náter, antikorózna úprava a žiarové zinkovanie.
Celkové náklady na projekt
Pre vysoko zaťažené priehradové stĺpové konštrukcie, aj keďQ355Bprináša vyššiu jednotkovú cenu materiálu, jeho optimalizované veľkosti sekcií znižujú hmotnosť ocele a znižujú náklady na prepravu, inštaláciu a zaťaženie základov, čo môže viesť k lnižšie celkové náklady na projekt v porovnaní s Q235B.
Na všeobecné účely, projekty malého rozsahu alebo projekty s nízkou záťažou,Q235B zvyčajne poskytuje lepšie ekonomické výhodyvďaka nižším nákladom na materiál a priaznivému spracovaniu.
Q355B vs. Q235B pre priehradový oceľový stĺp: Ako si vybrať?
Na základe našich skúseností s navrhovaním a výrobou priehradových stĺpov pre rôzne scenáre priemyselných aplikácií by sa výber medzi priehradovými stĺpmi Q355B a Q235B nemal posudzovať iba podľa triedy pevnosti ocele. Najvhodnejšia trieda ocele sa určí podľa aktuálnych požiadaviek projektu, vrátanepodmienky štrukturálneho zaťaženia, stabilita stĺpca, požiadavky na hmotnosť, servisné prostredie, výrobné požiadavky a celkové náklady na projekt.
Q355B poskytuje vyššiu pevnosť a väčší potenciál pre štrukturálnu optimalizáciu, zatiaľ čo Q235B slúži ako spoľahlivá a ekonomická možnosť pre konvenčné projekty. Preto optimálnou voľbou nie je nevyhnutne oceľ s vyššou pevnosťou, ale tá, ktorá dosahuje najlepšiu rovnováhu medzi konštrukčným výkonom, bezpečnosťou a cenou.
Vyberte si oceľový mriežkový stĺp Q235B, ak váš projekt zodpovedá nižšie
Požiadavky na nízke až stredné axiálne zaťaženie
Mriežkové stĺpy s miernou výškou, zvyčajne pod 6 m
Vnútorné alebo chránené konštrukcie s prevažne statickým zaťažením
Projekty s prísnou rozpočtovou kontrolou a štandardnými štrukturálnymi požiadavkami
Dočasné oceľové konštrukcie alebo zariadenia s relatívne krátkou dobou prevádzky
Vyberte si oceľový mriežkový stĺp Q355B, ak sa váš projekt zhoduje nižšie
Veľké axiálne kompresné zaťaženie alebo vysoké{0}}požiadavky na nosnosť
Vysoké mriežkové stĺpy, ako sú stĺpy nad 8 m
Dlhé-priemyselné konštrukcie a ťažké{1}}konštrukčné oceľové konštrukcie
Projekty vyžadujúce zníženú spotrebu ocele, menšie rozmery prvkov alebo optimalizované zaťaženie základov
Vonkajšie priemyselné aplikácie vrátane elektrární, chemických zariadení a veľkých logistických štruktúr
Medzinárodné projekty vyžadujúce triedy ocele porovnateľné s európskou konštrukčnou oceľou S355
Oceľ triedy Odporúčania na výber podľa typu projektu
| Aplikácia | Odporúčaná trieda ocele | Hlavný dôvod |
|---|---|---|
| Malé vnútorné mriežkové stĺpy | Q235B | Cenovo-efektívne a dostatočne silné |
| Dočasné oceľové konštrukcie | Q235B | Vhodné pre krátkodobé-služby |
| Štandardné priemyselné konštrukcie | Q235B / Q355B | Závisí od konštrukčného výpočtu |
| Ťažké priemyselné stĺpy | Q355B | Vyššia nosnosť- |
| Mriežkové štruktúry s dlhým{0}}rozpätím | Q355B | Lepšia štrukturálna účinnosť |
| Projekty-citlivé na váhu | Q355B | Potenciálna úspora ocele |
V GNEE veríme, že výber správnej triedy ocele je len prvým krokom k spoľahlivému riešeniu oceľovej konštrukcie. S podporou našich profesionálnych skúseností s návrhom a výrobou priehradových stĺpov, ako aj schopnosťou prispôsobených riešení oceľových konštrukcií pomáhame klientom pri hodnotení projektových požiadaviek a výbere najvhodnejšieho riešenia medzi Q235B a Q355B.
Či už požadujete štandardné priehradové stĺpy alebo jednotky navrhnuté na mieru pre špeciálne priemyselné aplikácie, náš inžiniersky tím vám môže poskytnúť profesionálne rady a riešenia pri výbere materiálu podľa vašich požiadaviek na zaťaženie, konštrukčný návrh a podmienky projektu.
Kontaktujte nás pre profesionálne odporúčania pre výber materiálu a prispôsobené riešenia
Bežné nedorozumenia týkajúce sa mriežkových oceľových stĺpov Q235B a Q355B
Q355B je vždy lepší ako Q235B
Hoci Q355B poskytuje vyššiu medzu klzu, vyšší stupeň pevnosti neznamená, že je použiteľný pre všetky projekty priehradových stĺpov.
Optimálny výber ocele sa komplexne určí na základe konštrukčného výpočtu, požiadaviek na stabilitu a hospodárnosti projektu.
Q355B Vždy znižuje hmotnosť ocele
V dizajne s riadenou silou môže Q355B umožňovať menšie veľkosti sekcií.Avšak pre štíhle priehradové stĺpy riadené stabilitou alebo vybočením môže byť efekt zníženia hmotnosti obmedzený.
Q235B nemožno použiť pre veľké oceľové konštrukcie
Q235B môže byť stále aplikovaný na mnohé projekty oceľových konštrukcií, pokiaľ sú splnené konštrukčné požiadavky.Výber ocele závisí skôr od technických výpočtov ako od jednoduchej mierky projektu.
Vyššia pevnosť znamená lepšiu odolnosť
Trvanlivosť oceľových konštrukcií závisí najmä od antikoróznych systémov, ochrany náterom, údržbových opatrení a prevádzkového prostredia.Q355B vo svojej podstate neponúka lepšiu odolnosť proti korózii ako Q235B.
Potrebujete pomoc pri výbere Q235B alebo Q355B pre váš projekt mriežkového oceľového stĺpa?Kontaktujte náš inžiniersky tímza profesionálne odporúčania materiálov a prispôsobené riešenia.
Váš dôveryhodný výrobca mriežkových oceľových stĺpov
Výber vhodnej triedy ocele je len časťou úspešného projektu oceľovej konštrukcie. Ešte dôležitejšie je, že potrebujete profesionálneho výrobcu, ktorý môže zaručiť zvukový dizajn, konzistentnú kvalitu výroby a spoľahlivé dodanie. GNEE sa špecializuje na návrh, výrobu a export priehradových stĺpov a produktov z oceľových konštrukcií, dodáva prispôsobené riešenia pre projekty v oblasti prenosu energie, telekomunikácií, priemyselných dielní a infraštruktúry.
Môžeme Vám ponúknuť:
✅ Na mieru vyrobené priehradové stĺpy na základe konštrukčných plánov, podrobných výrobných výkresov alebo parametrov projektového zaťaženia. Plnohodnotné detaily a neštandardné prispôsobenie sú k dispozícii pre dvojtetivové / štvortetivové mriežkové stĺpy s latovými doskami alebo šnurovacími tyčami. Naši inžinieri vám môžu pomôcť s návrhom optimalizácie spoja.
✅ Dodávka bežných konštrukčných ocelí Q235B a Q355B spolu s ekvivalentnými kvalitami v súlade s normami GB, EN a ASTM (S235JR / S355JR), aby sa splnili konštrukčné požiadavky projektov na celom svete.
✅ Jemnozrnná kompletná výroba priehradových stĺpov: CNC rezanie, montážna montáž, automatické zváranie pod tavivom, vysoko presné vŕtanie a frézovanie hrán, vyrovnávanie, tryskanie, žiarové zinkovanie / antikorózne lakovanie a ďalšie kompletné výrobné procesy.

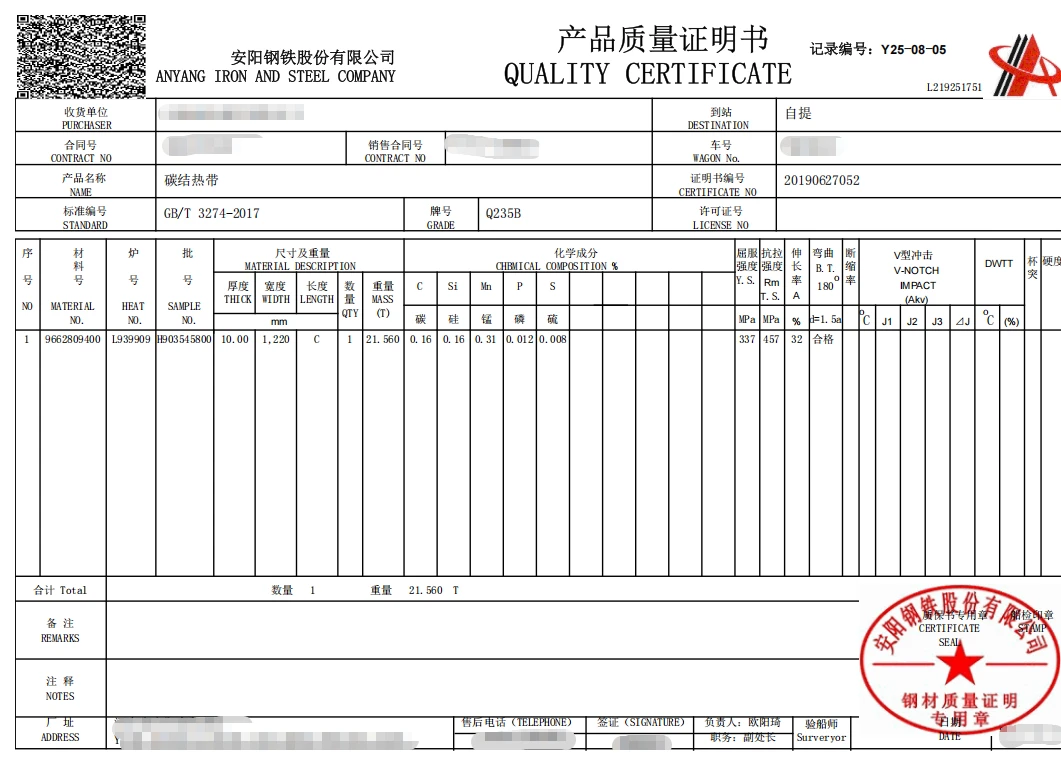

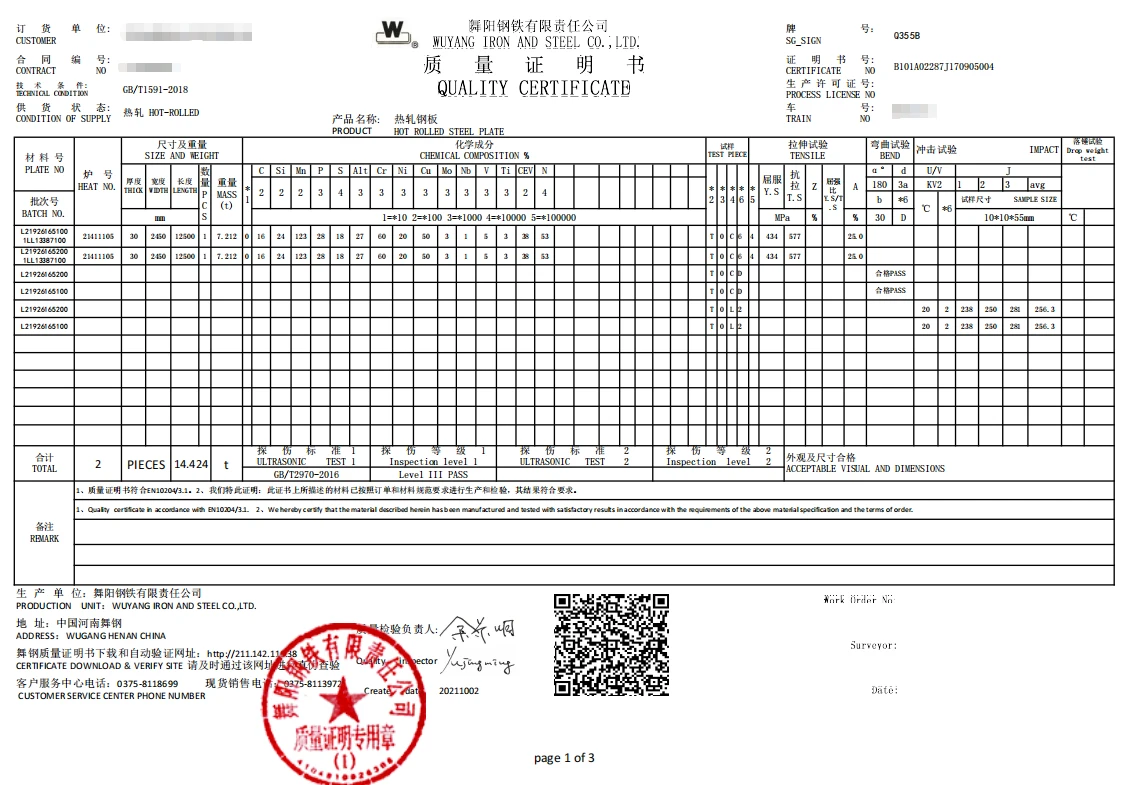

✅ Štandardizovaná kontrola kvality celého procesu: opätovná kontrola certifikátov surovín, nedeštruktívne skúšanie zvarov UT/MT, premeranie 3-rozmerných rozmerov, kontrola skúšobnej montáže pri zaťažení, vizuálne a antikorózne kontroly pred dodaním, aby bola zaručená presnosť rozmerov a celková spoľahlivosť nosnosti konštrukcie.
✅Ročné praktické skúsenosti s projektmi zámorskej infraštruktúry, elektrární, inžinierskych tunelov a továrenských stavieb. Dobre sa orientuje v colnom konaní pri vývoze, balení a vystužovaní kontajnerov a ochrane námornej dopravy. Výrobky sú široko vyvážané do juhovýchodnej Ázie, na Stredný východ, do Európy a ďalších regiónov.
✅ Profesionálna technická podpora na jednom mieste: predbežný výpočet a výber triedy ocele, podrobný výkres a kontrola, sledovanie postupu výroby, vydávanie správ o kontrole pred dodaním, plus pokyny na inštaláciu na mieste a technické konzultácie po predaji.
Neváhajte nás kontaktovať pre bezplatnú technickú konzultáciu a prispôsobené cenové ponuky, aby ste vybrali najvhodnejšie riešenie mriežkových stĺpov pre váš projekt.
Balenie a dodávka mriežkového stĺpa
Modulárna segmentácia:Rozdeľte stĺpy na zvládnuteľné dĺžky (zvyčajne menej ako 12–15 m), aby sa zmestili na štandardné nákladné autá alebo prepravné kontajnery.
Ochrana povrchu:Otvorené mriežkové spoje a pásy ošetrite antikoróznym základným náterom, žiarovým zinkovaním alebo vodotesným náterom na ochranu proti korózii.
Páskovanie a balenie:Zväzujte menšie diagonálne nosníky a pásy do skupín pomocou oceľových pások alebo priskrutkovaných transportných rámov.
Odpruženie:Umiestnite drevené bloky alebo penu EPE medzi naskladané vrstvy mriežky, aby ste predišli oderu a ohýbaniu.
Upevňovacie prvky:Bodovo privarte montážne matice alebo ich zabaľte do označených oceľových škatúľ odolných voči poveternostným vplyvom.
Typický dodacia lehota:Dodacia lehota oceľových priehradových stĺpov Q355B sa líši v závislosti od zložitosti projektu a objemu objednávky.
Typická referencia:
| Typ projektu | Typický dodací čas |
|---|---|
| Štandardné špecifikácie | 20-30 pracovných dní |
| Prispôsobené mriežkové stĺpy | 30-45 pracovných dní |
| Veľké-projekty infraštruktúry | 45 – 60+ pracovných dní |
Poznámka: Konečný harmonogram dodávky bude potvrdený na základe schválených výkresov, množstva výroby, požiadaviek na kontrolu a prepravných opatrení.
Kontaktujte teraz a získajte oceľové priehradové stĺpy
| Popis | Konštrukčné oceľové priehradové stĺpy |
| Materiál | Q235B, Q355B/D/E, S235JR, S355JR/J0/J2, ASTM A36, A572 Grade 50 |
| Štandardné | ASTM, AISC, EN 1090-2, AS/NZS 1554, GB/T 1591 |
| Spracovanie kovov | CNC rezanie, automatizované zváranie pod tavivom (SAW), zváranie v ochrannej atmosfére CO2, vŕtanie, pieskovanie |
| Certifikácia | ISO 9001:2015, CE (EN 1090), AWS kvalifikácia zvárač, SGS/BV Factory Audit |
| Aplikácia | Priemyselné dielne, sklady, prenosové veže, banské infraštruktúry, mostné podpery |
| Presnosť obrábania | Podľa ISO 13920 triedy B alebo špecifikovaných projektových požiadaviek (zvyčajne ±2 mm) |
| Povrchová úprava | Žiarovo-galvanizované ponorením (ISO 1461), epoxidový zinok-bohatý základný náter, polyuretánový vrchný náter, Sa 2,5 Odstreľovanie |
| Doprava | Námorná preprava (40'OT/FR kontajner) alebo hromadný prepravca |
| Podpora dizajnu | Tekla Structures (3D modelovanie), AutoCAD (výkresy v obchode) |
| Podrobnosti o balení | Štandardný balík / paleta alebo kontajner / podľa prispôsobených špecifikácií |
| MOQ | Malá objednávka je akceptovaná |
FAQ:
Aké sú hlavné rozdiely medzi oceľou Q235 a Q355?
Q235 je najslabšia kvalita ocele a je najbežnejším typom používaným v stavebníctve. Zvyčajne sa používa pre nosníky alebo stĺpy, ktoré nie sú vystavené veľkému namáhaniu alebo veľkému zaťaženiu. Q355 je pevnejší ako Q235 a môže byť použitý v situáciách, kde dochádza k extrémnejšiemu namáhaniu alebo veľkému zaťaženiu.
Bude Q355B stáť viac ako Q235B za celý môj projekt?
Nie vždy, dva scenáre:
Malý projekt s nízkou záťažou: Celkové náklady Q235B sú lacnejšie. Nízke zaťaženie nemôže využiť silu Q355, optimalizácia tenkých dosiek nemôže kompenzovať vyššiu cenu suroviny.
Veľký projekt so stredným a ťažkým zaťažením: Q355B šetrí celkové náklady. 20%-30% nižšia hmotnosť ocele kompenzuje vyššiu jednotkovú cenu; Náklady na námornú dopravu, zdvíhanie a základový betón tiež klesajú. Poskytujeme bezplatný výpočet porovnávania materiálu na základe vášho výkresu zaťaženia, aby sme ukázali presný rozdiel v nákladoch.
Môžem zmiešať Q235B a Q355B na jednom projekte mriežkového stĺpa?
Povolené po schválení projektovým statikom. Typický prístup: hlavné mriežkové stĺpy pre veľké zaťaženie v Q355B; sekundárne vystuženie a ľahšie prvky v Q235B na optimalizáciu rozpočtu. Poznámka: spoje rozdielnej kvality vyžadujú zvárací prídavný materiál. Na výrobných výkresoch jasne označujeme zóny materiálu a podľa toho upravujeme postupy zvárania.
Ak prejdem z Q235B na Q355B, môžem zmenšiť rozmery sekcie mriežkového stĺpa?
áno. Pre rovnakú nosnosť umožňuje Q355B tenšie pásové rúrky a dosky laty, takže celková vonkajšia veľkosť stĺpa sa môže znížiť. To je veľmi cenné pri renovačných projektoch s úzkymi vyhradenými otvormi alebo obmedzeným základom. Konečné rozmery musia byť potvrdené statickým výpočtom.
