Faktory, ktoré je potrebné zvážiť pri výbere správneho výmenníka tepla

Výmenníky teplahrajú kľúčovú úlohu v mnohých priemyselných procesoch tým, že uľahčujú prenos tepla medzi dvoma alebo viacerými tekutinami. Tieto základné zariadenia zvyšujú účinnosť v mnohých priemyselných odvetviach, či už sa používajú na chladenie spalín v elektrárňach, ohrev napájacej vody v rafinériách alebo odparovanie látok v chemických závodoch.

Spoločnosť GNEE ako popredný výrobca výmenníkov tepla v Indii poskytuje vysokokvalitné{0}}riešenia pre významné priemyselné odvetvia už viac ako štyri desaťročia. Vyrábame prispôsobené výmenníky tepla podľa celosvetových štandardov vo veľkom, modernom výrobnom závode s-vlastnými testovacími a kontrolnými laboratóriami, aby sme splnili potreby našich klientov.

Výmenníky tepla umožňujú kvapalinám prenášať teplo bez dotyku. Umožňuje prenos tepelnej energie z teplejšej látky alebo procesu do chladnejšej alebo naopak. Výmenníky tepla hrajú dôležitú úlohu v rôznych priemyselných prevádzkach moduláciou teploty pre rôzne aplikácie.

Energetika, petrochemický priemysel, ropa a plyn, potraviny a nápoje a ďalšie priemyselné odvetvia využívajú výmenníky tepla. Okrem toho sa tepelné výmenníky používajú aj v energetických zariadeniach na výrobu pary, chladenie spalín a ohrev napájacej vody. Okrem toho sa výmenníky tepla používajú v odvetviach, ako je rafinácia ropy na predhrievanie ropy a moderovanie výfukových plynov z pecí. Medzi ďalšie rozšírené aplikácie patrí výroba pary, varenie, kondenzácia, rekuperácia tepla a redukcia plynov v rôznych tepelných procesoch.

Výber vhodného výmenníka tepla pre priemyselnú aplikáciu si vyžaduje vyhodnotenie kľúčových konštrukčných faktorov na zaistenie bezpečnosti, účinnosti a spoľahlivosti počas životnosti zariadenia. Pozrime sa podrobnejšie na tieto faktory:

Rozsah teplôt

Rozsah prevádzkových teplôt procesu je jedným z najdôležitejších kritérií pri výbere priemyselných výmenníkov tepla.Výrobcovia priemyselných výmenníkov teplaako GNEE dodržiavajú protokoly ASME, ktoré upravujú materiálové hodnotenia pri rôznych teplotných triedach. Výmenníky tepla GNEE pracujú efektívne pri rôznych teplotách v závislosti od aplikácie.

Hodnotenie tlaku

Manipulačná kapacita výmenníka tepla- musí zodpovedať maximálnemu pracovnému tlaku aplikácie. Produkty GNEE dodržiavajú medzinárodné kódy pre tlakové nádoby ako ASME, ISO atď., čím je zabezpečená ich bezpečnosť. V závislosti od typu a veľkosti väčšina plášťových a rúrkových výmenníkov od GNEE odolá tlaku až 30 barov.

Stavebné materiály

Rôzne faktory menia výber materiálu na výrobu a zvyčajne sa líši od hlavného cieľa, ako napríklad:

• Odolnosť proti korózii
• Vodivosť
• Odolnosť voči namáhaniu a praskaniu
• Jednoduchosť výroby a manipulácie
• Teplota topenia
• náklady

Na základe vlastností použitých kvapalín je rozhodujúca odolnosť proti korózii. Ako popredný výrobca priemyselných výmenníkov tepla ponúka GNEE množstvo materiálov odolných voči korózii-, vrátane uhlíkovej ocele, nehrdzavejúcej ocele, Hastelloy, Monel, titánu, tantalu atď. Tieto materiály sú vhodné pre aplikácie zahŕňajúce slanosť, chemikálie, kyseliny, žieraviny, extrémne teploty a kryogénne podmienky.

Tepelná účinnosť

Požadované rozmery a náklady výmenníka tepla sú do značnej miery určené rýchlosťou prenosu tepla a účinnosťou. Dokonca aj v zložitých aplikáciách, ktoré zahŕňajú viacpriechodové konfigurácie alebo zmeny fázy, niektoré pokročilé kompaktné konštrukcie zvyčajne dosahujú tepelnú účinnosť vyššiu ako 90 %. Niektoré modely sú označené ASME 'K', aby sa zaručila tepelná účinnosť.

Stopa

Dostupný inštalačný priestor určuje typ výmenníka tepla – plášťový-a{1}}rúrkový, kompaktný alebo predĺžený. Inžinieri v GNEE optimalizujú návrhy pre čo najmenšiu pôdorysnú plochu bez toho, aby obetovali možnosti prenosu tepla alebo obmedzenia tlaku. Okrem toho ponúkajú viac{4}}priechodové modulárne konštrukcie, ktoré sa hodia do stiesnených priestorov.

Jednoduchosť pri upratovaní

V priebehu času korózia a vodný kameň znižujú účinnosť prenosu tepla, čo si vyžaduje pravidelné čistenie. Je nevyhnutné hľadať výrobcu výmenníkov tepla, ktorý navrhuje množstvo zariadení s odvodňovateľnými spodnými zberačmi a odnímateľnými zväzkami rúrok na priame-mechanické čistenie na mieste alebo čistenie CIP na obnovenie účinnosti prenosu tepla.

Znečistenie a údržba

Pri výbere zariadenia od spoľahlivého dodávateľa výmenníkov tepla je potrebné pamätať na znečistenie. Počas operácií môže zasahovaná tekutina a okolité podmienky viesť k zanášaniu, čo je tvorba nežiaducich usadenín materiálu na teplovýmennej ploche počas procesu ohrevu a chladenia. Je klasifikovaný do štyroch typov: inkrustácia, škálovanie, sediment a biologický rast. Rýchlosť tekutiny, teplota, chémia a výrobné materiály sú štyri kľúčové faktory, ktoré zohrávajú hlavnú úlohu pri znečistení.

Znečistenie povedie k zvýšeniu čistenia a údržby. Takže pri navrhovaní výmenníka tepla sa uistite, že ste podrobne vysvetlili všetky požiadavky, proces a ďalšie veci, aby výrobca výmenníka tepla mohol podľa toho navrhnúť a vybrať materiál na výrobu.

Pre priemyselné aplikácie je k dispozícii viacero typov výmenníkov tepla. Tu je niekoľko rôznych typov zariadení dodávaných výrobcami výmenníkov tepla v Indii:

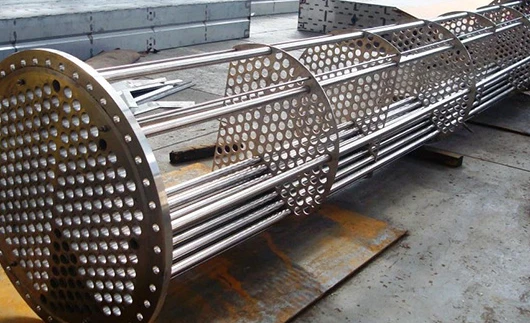

Plášťový a rúrkový výmenník tepla

Vďaka svojej prispôsobiteľnej konštrukcii ide o jeden z najrozšírenejších typov výmenníkov tepla v rôznych spracovateľských odvetviach. Pozostáva z valcového plášťa s niekoľkými rúrovými priechodmi obsahujúcimi zviazané hadičky. Teplo sa prenáša medzi plášťom a priechodmi, keď cez ne prúdia tekutiny. GNEE, jeden z najväčších dodávateľov výmenníkov tepla, vyrába veľké plášťové a rúrkové jednotky v rôznych konfiguráciách, aby vyhovovali rôznym tepelným výkonom v rozsahu od 5 kW do 100 MW.

Vlnitý plášťový a rúrkový výmenník tepla

Vlnitý výmenník tepla je cenovo -efektívny variant plášťových a rúrkových výmenníkov tepla. Výmenník tepla z vlnitej rúrky obsahuje vlnitú rúrku, rúrku so špirálovou drážkou získanú z hladkej rúrky tvarovaním za studena. Počet štartov špirály je možné prispôsobiť spolu s uhlom, aby sa optimalizoval prenos tepla a výkon. Jednou z najväčších výhod výmenníkov tepla z vlnitej rúrky, ktorá ich robí veľmi žiadanými zo strany dodávateľov výmenníkov tepla, je zvyšujúca sa turbulencia tekutiny pri prúdení z vnútornej rúrky. Turbulentné prúdenie v týchto výmenníkoch tepla môže prebiehať aj pri nízkom Reynoldsovom čísle.

Dvojité potrubie

Priemyselný výmenník tepla s dvoma{0}}rúrami alebo dvojitými{1}}rúrami je ideálny pre odvetvia, ktorých prevádzka sa točí okolo aplikácií s vysokým-tlakom a vysokou teplotou-, pretože sa môžu rozširovať a majú pevnú konštrukciu. Bežne sa používa v protiprúde, kde sa vyžaduje opačný smer prúdenia. Zahŕňa rúrku, ktorá poskytuje centrálnu vodivú bariéru, ktorá bráni ako prúdiacim kvapalinám, tak aj priľahlej rúrke vytvoriť prstencový tvar. Používajú sa tam, kde plášťové a rúrkové výmenníky tepla nezabezpečujú potrebný prenos tepla a používajú sa v sérii alebo paralelne na zvýšenie teploty.

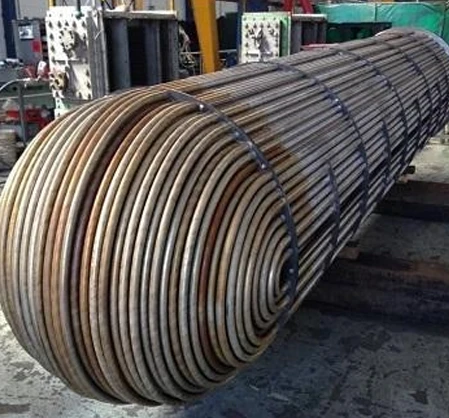

U-Tube

AU-rúrkový výmenník tepla je typ plášťového a rúrkového výmenníka tepla, ktorý sa používa v ropných a chemických strojoch. Hlavnými kľúčovými komponentmi U-rúrkového výmenníka tepla sú rúrkový box, plášť a zväzok rúrok. U-rúrky poskytujú neobmedzenú expanziu, zväzok rúrok je možné vybrať na čistenie a je tiež možné vyčistiť malý zväzok-do{6}}rúr. U-tvar zodpovedá tepelnému namáhaniu a zaberá o niečo menší objem ako výmenník tepla s rovnými rúrkami. Okrem toho poskytuje iba nízku{10}}stratu tlaku počas procesu.

Rebrovaná rúra – špirálová a pozdĺžna

Rúrkové výmenníky tepla obsahujú rebrovanú rúrku, sériu rúrok, kde sú rebrá pridané na vonkajšej strane, aby sa zväčšila plocha kontaktu s tekutinou na výmenu tepla medzi tekutinou vo vnútri rúrky a tekutinou mimo rúrky.

Rebrované rúrky sú dvoch typov:

• Skrutkovité –Skrutkovité rebrované rúrky majú rebrá špirálovito navinuté okolo stola, čím vytvárajú špirálovitý tvar. Okrem zväčšenia plochy povrchu vytvára špirálový vzor turbulencie na zlepšenie prenosu tepla a je navrhnutý tak, aby fungoval v drsných podmienkach.
• Pozdĺžne –Pozdĺžna rebrovaná rúrka má pozdĺžne rebrá alebo hrebene prebiehajúce pozdĺž vonkajšej strany rúrky. Tieto rebrá zväčšujú povrch trubice, čím zlepšujú celkový prenos tepla medzi tekutinami.

Balík s plávajúcou hlavou

Zväzkový výmenník tepla s plávajúcou hlavou je variantom rúrkového výmenníka tepla, kde je kombinácia rúrkovnice nezávislá a môže sa voľne pohybovať v plášti. Poskytujú odolnosť proti tepelnému namáhaniu a únave. Je to jeden z najlepších výmenníkov tepla poskytovaných výrobcami výmenníkov tepla, pretože sa používa v aplikáciách, kde je teplota medzi rúrkou a plášťom vysoká, čo spôsobuje problémy s expanziou. Prichádza však za výrazne vysoké náklady.

Typ vlásenky

Vlásenkové výmenníky tepla majú jednu z najúčinnejších konštrukcií pre aplikácie vyžadujúce teplotný kríž (výstupná teplota horúcej tekutiny je nižšia ako teplota studenej tekutiny), pretože má málo sekcií a menšiu plochu povrchu. Používajú skutočný protiprúdový-tok, čím sa maximalizujú teplotné rozdiely medzi kvapalinami- na strane plášťa a-rúry.

Pochopenie kľúčových faktorov, ako sú prevádzkové teploty a tlaky, konštrukčné materiály, požiadavky na účinnosť a priestorové obmedzenia, je nevyhnutné pre výber optimálneho priemyselného výmenníka tepla. GNEE l, jeden z popredných výrobcov výmenníkov tepla v Indii, navrhuje a vyrába prispôsobené riešenia priemyselných výmenníkov tepla podľa medzinárodných protokolov a noriem.

Ako spoločnosť s certifikáciou ASME 'U' poskytuje GNEE odborné konzultácie, ktoré vám pomôžu pri výbere najvhodnejšieho výmenníka tepla pre vaše procesné potreby. Okamžite kontaktujte náš tím, aby sme prediskutovali špecifické požiadavky vášho projektu a požiadavky na riešenie výmenníka tepla.

Vyžiadajte si cenové ponuky HX

Čo sa týka špecifických rozmerov, tlakového menovitého tlaku, noriem odolnosti voči korózii a parametrov účinnosti prenosu tepla výmenníkov tepla, môžete nás priamo kontaktovať, aby sme získali prispôsobený plán špecifikácií, ktorý vám pomôže presne zodpovedať vašim požiadavkám na výrobu alebo proces.
