Vlastné nosníky z vysokopevnostnej ocele-na stavebníctvo

Oceľové priehradové nosníky pozostávajú zo vzájomne prepojených priamych prvkov tvoriacich trojuholníkové jednotky, vrátane horných pásov, spodných pásov, pásových členov a spojov styčníkových dosiek. Táto konfigurácia zaisťuje, že sily sú primárne prenášané ako axiálne napätie alebo kompresia, čo maximalizuje konštrukčnú účinnosť.

Typické aplikácie zahŕňajú:

• Strechy priemyselných tovární
• Skladové štruktúry s dlhým{0}}rozsahom
• Štadióny a arény
• Letiskové terminály
• Mosty a vyvýšené chodníky
• Ťažké priemyselné zariadenia

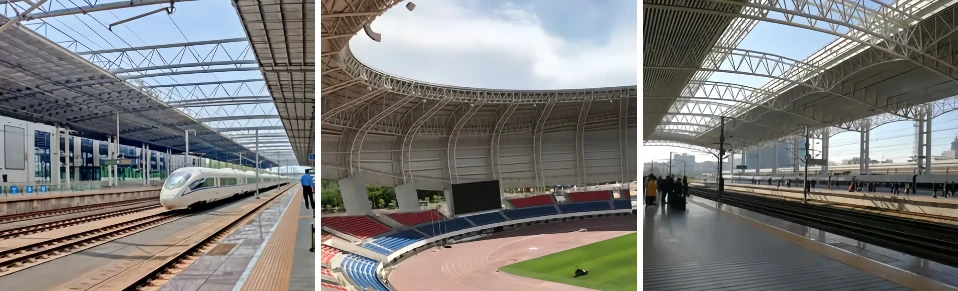

Oceľové nosníky na mieru sú vysokopevnostné a ľahké konštrukčné oceľové komponenty, ktoré sú široko používané pre štadióny, výstavné haly, mosty, letiská a priemyselné budovy.

GNEE dodáva vlastné strešné nosníky, priestorové nosníky, mostové nosníky, žeriavové nosníky a pódiové priehradové nosníky vyrobené z uhlíkovej ocele, nehrdzavejúcej ocele a hliníkovej zliatiny. Vďaka optimalizovanému konštrukčnému dizajnu, ľahkej inštalácii v teréne a všestranným povrchovým úpravám vrátane žiarového zinkovania a náteru ponúkame celý rad konvenčných oceľových nosníkových produktov, ktoré prinášajú vaše veľké stavebné projekty s dlhou životnosťou{3}{2}}{



Trojuholníkový strešný nosník

Popis:Ako jedna z najtradičnejších a najstabilnejších foriem strešných priehradových konštrukcií pozostáva zo série vzájomne prepojených trojuholníkov.



Aplikácie:Priemyselné budovy, sklady, dielne a výstavné haly.



Vlastnosti:

Vysoká stabilita s jednoduchou geometrickou štruktúrou;

Ľahko sa vyrába a{0}}efektívne z hľadiska nákladov;

Ľahký, ale schopný uniesť veľké zaťaženie strechy

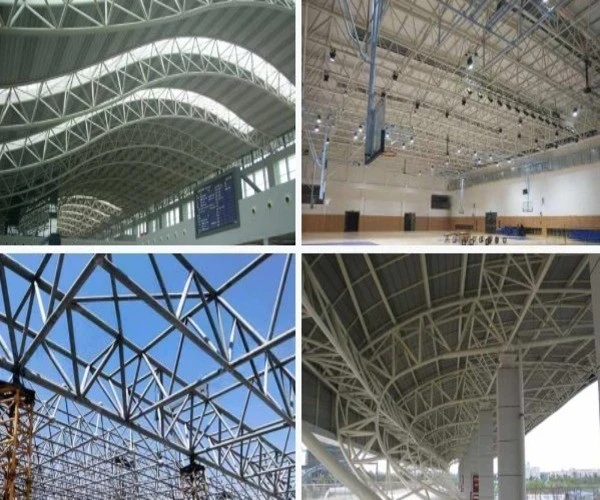

Rúrkový priestorový nosník

Popis:Rúrkový priestorový nosník je troj{0}}rozmerný nosníkový systém zložený z rúrkových prvkov.



Aplikácie:Štadióny, letiskové terminály, výstavné haly, veľké železničné stanice a strechy námestí.



Vlastnosti:
Priestorová nosnosť-a vysoká stabilita;
Ľahká, vysoká pevnosť a veľké rozpätia;

Rôzne tvary umožňujú vytváranie rôznych zakrivených plôch

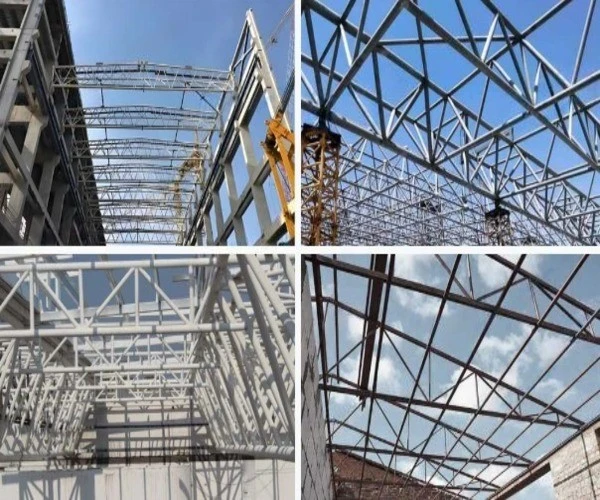

Trapézový nosník

Popis:Tento typ priehradového nosníka má horné a spodné pásy usporiadané do lichobežníkového tvaru. Poskytuje mierny sklon strechy a zároveň optimalizuje celkovú konštrukčnú výšku.



Aplikácie:Športové arény, výstavné centrá, továrne a hľadiská.



Vlastnosti:

Ideálne pre stredne{0}}rozponové strešné konštrukcie;

Kompaktný a estetický vzhľad;

Znižuje výšku strechy pre lepšiu priestorovú efektivitu

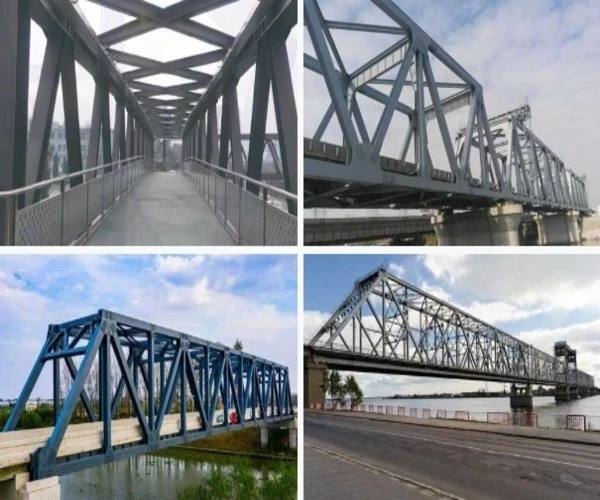

Krov mosta

Popis:Dva hlavné typy : priehradové mostíky pre peších, vhodné pre lávky alebo ľahké{0}}prístupové cesty; a vysokorýchlostné železničné mostné nosníky, navrhnuté na stavbu železničných mostov.



Aplikácie:Lávky pre peších, vyvýšené chodníky, továrenské koridory a mosty cez-malé rieky.



Vlastnosti:

Estetický dizajn, ktorý dopĺňa fasády budov;

Ľahká, ale vysoká tuhosť;

Rýchla konštrukcia a jednoduchá montáž-na mieste

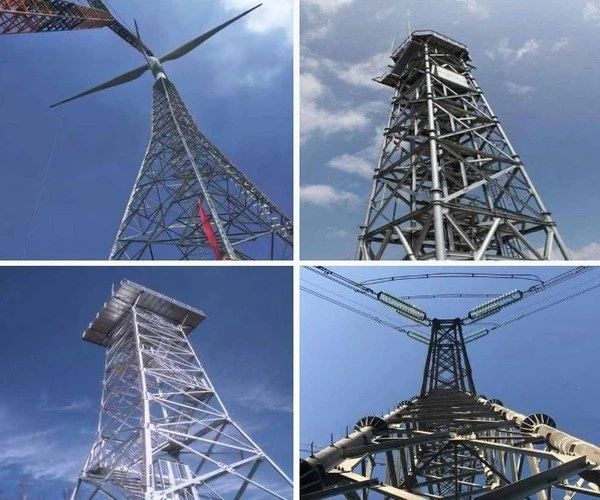

Krov veže a stožiaru

Popis:Sú to vysoké priehradové alebo rúrkové konštrukcie určené na podporu antén, osvetlenia, prenosu energie alebo monitorovacích zariadení. Veže sú samonosné-konštrukcie, zatiaľ čo stožiare sú zvyčajne stabilizované kotevnými drôtmi.



Aplikácie:Komunikačné veže, vysielacie veže, svetelné stožiare, podporné veže veterných turbín a monitorovacie veže.



Vlastnosti:

Modulárna výroba a doprava;

Nízke nároky na údržbu a dlhá životnosť;

Vysoká, stabilná konštrukcia s vynikajúcou odolnosťou proti vetru a seizmickej záťaži



Naša výroba oceľových nosníkov je založená na priemyselných{0}}systémoch výroby, ktoré integrujú automatizáciu a presné inžinierstvo.

Komponenty základnej suroviny

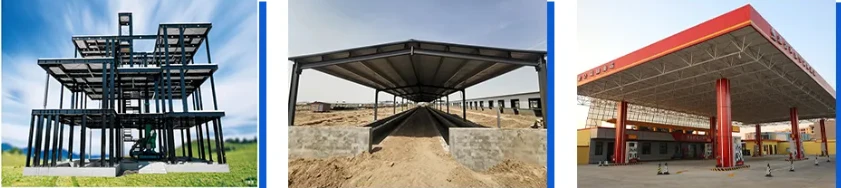

GNEE je skúseným dodávateľom zákazníckych riešení oceľových nosníkov. Naša továreň vyrába celý rad strešných väzníkov, podlahových väzníkov, priehradových nosníkov a iných konštrukčných rámových väzníkov. Oceľové priehradové nosníky sa vyrábajú a dodávajú v nasledujúcich konfiguráciách na základe rôznych tried ocelí a typov materiálov.

Komponenty rúrkového nosníka

Komponenty rúrkových priehradových nosníkov sú vystavené iba axiálnemu ťahu alebo tlaku, pričom napätie je rovnomerne rozložené v priereze-.

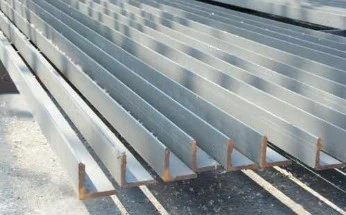

Komponenty uhlovej ocele

Uhlové oceľové komponenty majú ľahké prierezy-a sú cenovo výhodné.

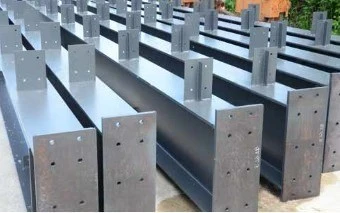

H-Komponenty nosníka tvaru

Komponenty nosníkov s prierezom H{0}} sa môžu pochváliť väčším modulom prierezu, nižšou hmotnosťou a zníženou spotrebou materiálu.

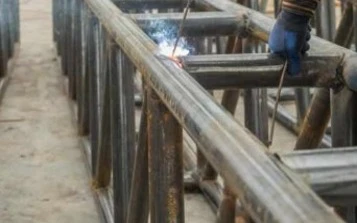

Komponenty boxového nosníka



Komponenty skriňového nosníka sa vyznačujú vysokou celkovou tuhosťou a nízkou hmotnosťou.

Kompletné vybavenie na spracovanie

Ako skúsený dodávateľ riešení prefabrikovaných oceľových priehradových nosníkov je GNEE vybavená komplexnými výrobnými zariadeniami na zabezpečenie bezchybnej realizácie každého projektu.

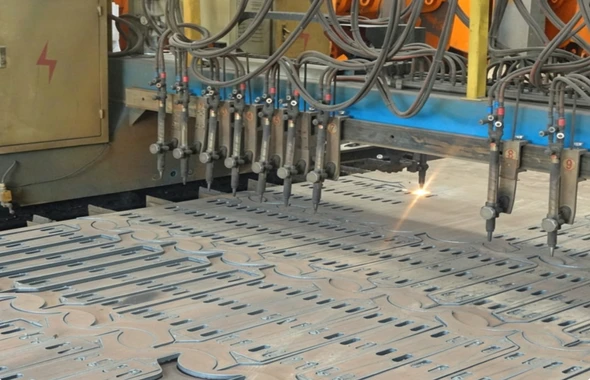

CNC plazmový rezací stroj

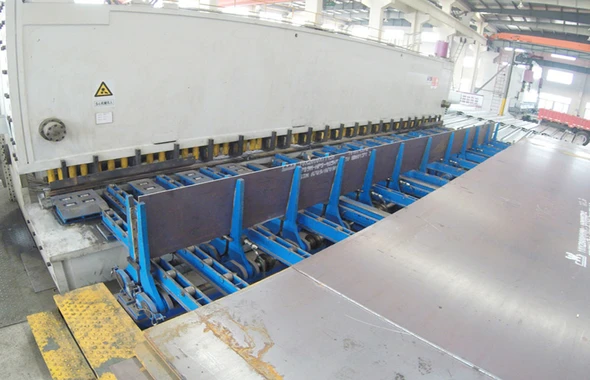

Kompletný CNC strihací stroj

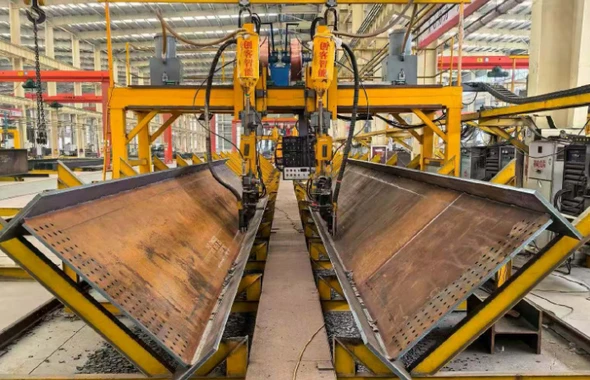

Zváranie pod tavivom, SAW

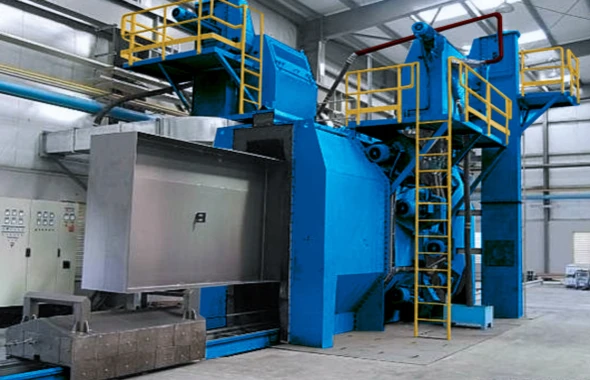

Tryskací stroj

Kontrola kvality

Systém kontroly kvality oceľových nosníkov GNEE zahŕňa prísnu kontrolu rozmerov, aby sa zabezpečilo, že všetky členy a zostavy spĺňajú konštrukčné tolerancie, ultrazvukové testovanie (UT) pre kritické zvary na detekciu vnútorných defektov, simuláciu overenia zaťaženia na vyhodnotenie výkonu konštrukcie pri mŕtvom zaťažení, živom zaťažení, zaťažení vetrom, zaťažením snehom a zaťažením žeriavom, ako aj kontrolu náteru na overenie kvality povrchovej ochrany vrátane požiadaviek na odolnosť proti korózii, priľnavosť a úplný projekt.

Testovanie hrúbky povlaku

Ultrazvukové testovanie, UT

Testovanie mechanických vlastností

Ultrazvukové meranie hrúbky

Hotové oceľové rúry → Rezanie rúr → Ohýbanie za tepla → Montáž komponentov → Konštrukčné zváranie (vrátane výstuh) → Ultrazvukové testovanie → Hotový rúrový nosník

GNEE implementuje prísnu presnú výrobu a kontrolu kvality pre rúrkové nosníky počas celého procesu, od surovín až po hotové výrobky.



1. Príprava suroviny:Začíname s hotovými oceľovými rúrami, základnou surovinou na výrobu rúrkových priehradových nosníkov.



2. Rezanie a tvarovanie rúr:Hotové oceľové rúry sú rezané na požadované dĺžky a uhly presne v súlade s konštrukčnými výkresmi.



3. Ohýbanie rúr za tepla:Rezané oceľové rúry sa zahrievajú a ohýbajú ohýbacími strojmi za tepla, aby sa vytvorili zložité zakrivené komponenty pre rúrkové nosníky, konkrétne tvarovky ohýbané za tepla-.



4. Montáž a zváranie:Rúrové komponenty po rezaní a ohýbaní za tepla sú zostavené podľa návrhu. Všetky časti sú pevne spojené konštrukčným zváraním. Konštrukčné výstuhy sú privarené na kľúčových spojoch, aby sa zvýšila celková pevnosť konštrukcie.



5. Kontrola kvality:Po zváraní vykonávame prísnu kontrolu zvarov prostredníctvom-nedeštruktívneho testovania vrátane ultrazvukového testovania. To zaručuje, že zvarové spoje sú bez vnútorných chýb a plne spĺňajú bezpečnostné normy.

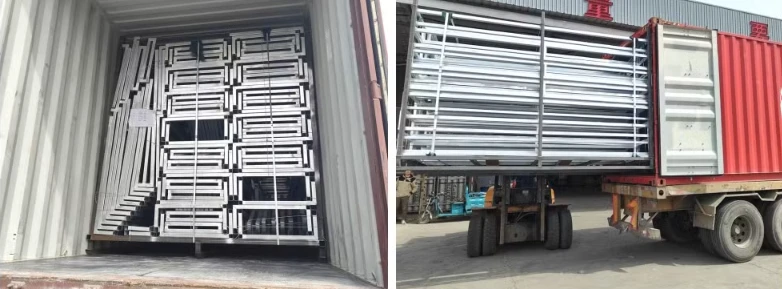

Naše oceľové nosníky sú bezpečne zabalené pomocou oceľových rámov, ochranného obalu a označeného modulárneho zväzovania, aby sa zabezpečila bezpečná preprava. V závislosti od požiadaviek projektu sa dodávajú ako prefabrikované moduly, segmentované jednotky alebo ploché-balíky na export vhodné na prepravu kontajnerov alebo hromadných zásielok, ktoré zaisťujú efektívne nakladanie, znížené riziko poškodenia a jednoduchú-inštaláciu na mieste.

FAQ:

Ako sa prepravujú a montujú nosníky s dlhým{0}}rozpätím na mieste?

Nosníky sú navrhnuté tak, aby sa dodávali ako segmentované alebo ploché -moduly s veľkosťou pre kontajnery alebo nízkopodlažné{1}}prívesy, ktoré sa potom zmontujú skrutkami a zváraním na mieste pomocou malého plánu zdvihu a vybraného montážneho výkresu.

Ako si môžem vybrať medzi zváranými a skrutkovými spojmi priehradových nosníkov?

Welded (AWS D1.1, UT-testované) poskytuje hladké, súvislé spoje, ktoré vyhovujú trvalým ťažkým konštrukciám; skrutkové spoje s vysokou-pevnosťou (8,8/10,9) sú čistejšie pre-montáž, demontáž a budúce premiestnenie na mieste. Často používame hybridné - dielenské zváranie so skrutkovými spojmi.

Aká protipožiarna a korózna ochrana sa odporúča počas životnosti?

V prípade korózie zvoľte žiarové zinkovanie{0}} alebo tryskanie Sa2,5 plus zodpovedajúci náterový systém podľa triedy prostredia. V prípade požiaru môže byť konštrukčná oceľ chránená schváleným intumescentným náterom alebo pasívnym protipožiarnym-obkladom, aby sa dosiahla požiarna odolnosť, ktorú vyžaduje váš kód.

Navrhujete a detailujete krov, alebo pracujete z mojich výkresov?

Obaja. Ak máte konštrukčné výkresy, vyrobíme ich priamo podľa nich; ak máte iba rozloženie, rozpätie, zaťaženie a umiestnenie, náš inžiniersky tím navrhne, vypracuje detaily a optimalizuje krov, potom vydá certifikovaný výrobný/montážny výkres na schválenie pred výrobou.

Aké informácie potrebujem poslať, aby som dostal cenovú ponuku krovu?

Rozpätie, rozstup polí alebo stavebný plán, návrhové zaťaženie (strecha, sneh, vietor, žeriav), cieľový stupeň a spojenie (zvárané / skrutkované), povrchová úprava (pozinkovaná / tryskaná-a{1}}lakovaná) a buď výkres, alebo rozpätie a výška, ktorú potrebujete. Tým potvrdíme geometriu a cenovú ponuku do 24 hodín.
