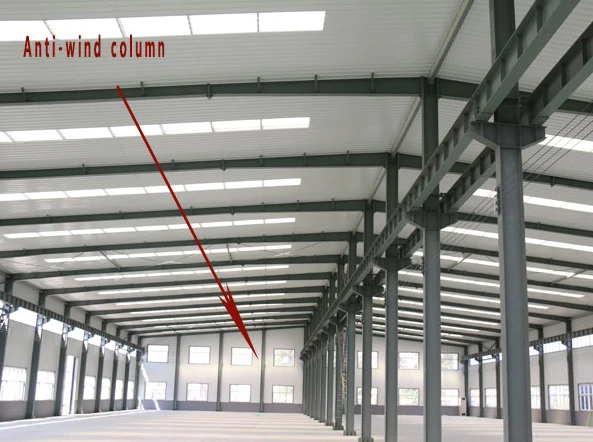

Oceľové-vetru odolné stĺpy(alebo veterné stĺpy) sú účelovo{0}}navrhnuté vertikálne nosné-prvky inštalované na čelných stenách alebo štítových stenách priemyselných budov a veľkých skladov. Ich primárnou funkciou je absorbovať ťah generovaný bočným tlakom vetra na fasádu budovy a bezpečne prenášať tieto sily na základ a strechu.

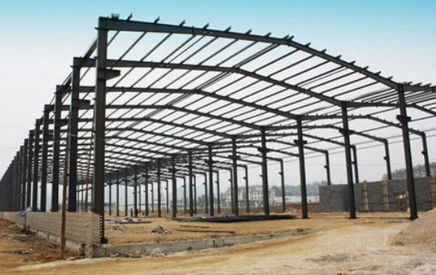

Definícia oceľového-stĺpu odolného proti vetru
Oceľové-oceľové stĺpy odolné proti vetru (tiež označované ako-oceľové stĺpy proti vetru) sú špecializované vertikálne konštrukčné prvky navrhnuté tak, aby odolávali a prenášali horizontálne zaťaženie vetrom v pred-konštrukčných oceľových budovách. Sú široko používané v dielňach s oceľovou konštrukciou, skladoch a priemyselných budovách s portálovým rámom.
Na rozdiel od hlavných{0}}nosných rámových stĺpov sa oceľové stĺpy odolné proti vetru{1}}inštalujú primárne na štíty budov s oceľovou konštrukciou. Ich základné mechanické vlastnosti sú jasne definované:nenesú vertikálne gravitačné zaťaženie zo strechy alebo podlahy. Konštrukčný návrh je zameraný výlučne na horizontálne sily vetra, ktoré slúžia na zníženie bočného posunu steny a stabilizáciu celkového systému štítových stien.
Trasa prenosu zaťaženia v-vetru odolných stĺpoch:v portálových rámoch sa zaťaženia vetrom pôsobiace na spodnú časť vetru-odolného stĺpa prenášajú cez základňu stĺpa do základov. Zaťaženia pôsobiace na hornú časť sa prenesú na pevný rám, potom sa prenesú cez spojovacie tyče a vodorovné vystuženie na vrchol stĺpa rámu a nakoniec sa prenesú do základu pomocou vystuženia stĺpa alebo iných prvkov na prenos zaťaženia.
Stĺpy odolné proti vetru, ako základný pomocný komponent ľahkého-systému oceľových portálových rámov, sú štandardným prvkom-vopred{3}}konštrukcií z ocele s dlhým rozpätím,efektívne riešiť problém štrukturálnej nestabilitypri stavbe štítových múrov pod silným tlakom vetra.
Kompletné systémové komponenty oceľovej konštrukcie veterného stĺpa
Veterné stĺpy oceľovej konštrukcie nie sú jediným oceľovým prvkom, ale skôr kompletným, koordinovaným-vetruodolným konštrukčným systémom. Jeho základné zložky sú nasledovné:
Primárne konštrukčné komponenty
Profil veterného stĺpca:typicky H-sekcia, I-sekcia alebo dutá konštrukčná sekcia (HSS), dimenzovaná tak, aby odolala priečnemu ohybu a deformácii.
Základná doska:hrubá oceľová doska privarená k spodnej časti hriadeľa stĺpa na rozloženie zaťaženia.
Kotviace skrutky:ťažké{0}}oceľové skrutky zapustené do betónovej pätky, aby odolali silným{1}}vetrom a šmykovým silám.
Horné pripojenie (pánt / posuvný kĺb):štrbinové alebo objímkové{0}} pripojenie spájajúce hornú časť veterného stĺpa so strešným nosníkom, čo umožňuje streche podstúpiť vertikálny posun bez prenosu gravitačných zaťažení na veterný stĺp.
Sekundárne rámovanie a pripojenia
Stenové podpery (C alebo Z väznice):horizontálne prvky rozprestierajúce sa medzi veternými stĺpmi na podporu vonkajších stenových panelov.
Sag tyče/ spojovacie tyče:stabilizovať väznice a zabrániť torznému vybočeniu pod tlakom vetra.
Spojovacie skrutky / zvary:vysokopevnostné skrutky a konštrukčné zvary, ktoré upevňujú komponenty do jednotného rámu.
Základné funkcie oceľových protiveterných-stĺpov
1. Odolné zaťaženie vetrom
Stĺpy odolné proti vetru-sú navrhnuté ako súčasť konštrukcie budovyodolávať zaťaženiu-vetrom, čím sa zabráni bezpečnostným problémom, ako je naklonenie alebo zrútenie spôsobené vetrom pôsobiacim na budovu.
2.Rozloženie síl vetra
Vrch stĺpa je čapom-pripojený k strešnému nosníku (alebo strešnému nosníku) prostredníctvom pružinovej dosky alebo koncovej dosky so štrbinovým otvorom zvyčajne o 20 mm väčším, než je priemer skrutky poskytnutý na spoji. Tento detail prenáša časť sily vetra smerom nahor na systém horizontálneho vystuženia strechy, pričom umožňuje hlavnému pevnému rámupodstúpiť 20–40 mm vertikálneho vychýleniabez zaťaženia anti-odolného stĺpca. Základňa stĺpa je ukotvená k základu a prenášajúca zostávajúcu silu vetra priamo do zeme.
Toto tvorí kompletnú dráhu zaťaženia "wcelý pás → vetru-odolný stĺp → strecha / základ.„Toto usporiadanie efektívne rozdeľuje sily vetra, znižuje zaťaženie ostatných častí budovy a zvyšuje celkovú odolnosť konštrukcie proti vetru.

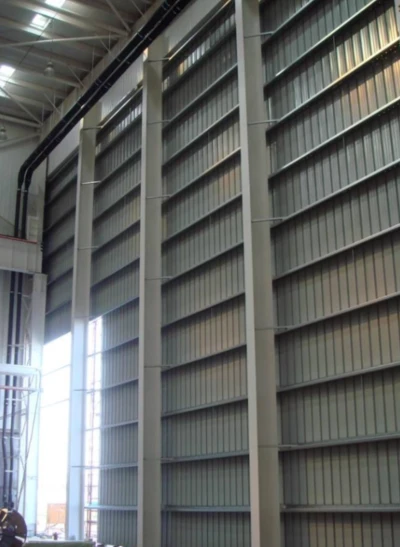

3.Údržba systému opláštenia stien
Za ekvivalentných veterných podmienok Beaufort Force 10 môže deformácia štítovej steny bez anti-odolných stĺpov prekročiť limit-uvedený kódom viac ako päťkrát. S nainštalovanými anti-odolnými stĺpmi s príslušným prierezom- možno deformáciu znížiť až na 3 mm - výrazne pod normou-povolený limit 15 mm. Totoúčinne zmierňuje vetrom{0}}spôsobenú deformáciu, vibrácie a praskanie stenových panelov, väzníc a vonkajších obkladov stien, čím sa zabráni sekundárnemu poškodeniu plášťa budovy pri silných vetroch.
4. Zlepšenie celkovej štrukturálnej stability
Obmedzením bočného posunu na konci štítu (zvyčajne ovládaním uhla posunu na 1/150)-stĺpy odolné voči vetru nielen zvyšujú tuhosť koncovej-steny, ale fungujú aj ako súčasť systému pozdĺžneho vystuženia, čím pomáhajúeliminujú pocit výkyvu konštrukcie a riziko celkovej nestability pri zložitých veterných podmienkach.
🛠️ Striktne dodržiavame AISC/Eurokód pre-výpočet zaťaženia vetrom-Kontaktujte násteraz pre plne vyhovujúce, vlastné vetru-odolné riešenie!

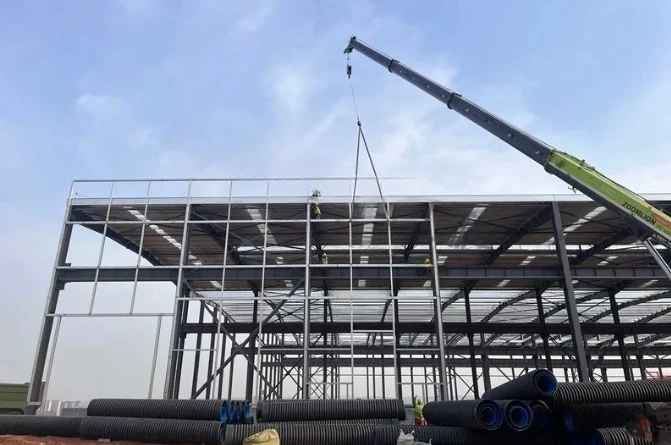

Bežné aplikácie-veterných stĺpov
Priemyselné závody a dielne:najmä budovy z ľahkých{0}}ocelových budov s portálovým rámom s výraznou výškou a veľkými rozpätiami.
Veľké sklady a logistické centrá:budovy s otvoreným{0}plánom s veľkými vnútornými priestormi, ktorým chýbajú vnútorné priečne deliace steny.
Športové a výstavné haly:verejné budovy s vysokými strechami a rozsiahlym používaním sklenených obvodových stien alebo ľahkých stenových panelov na koncoch štítov.

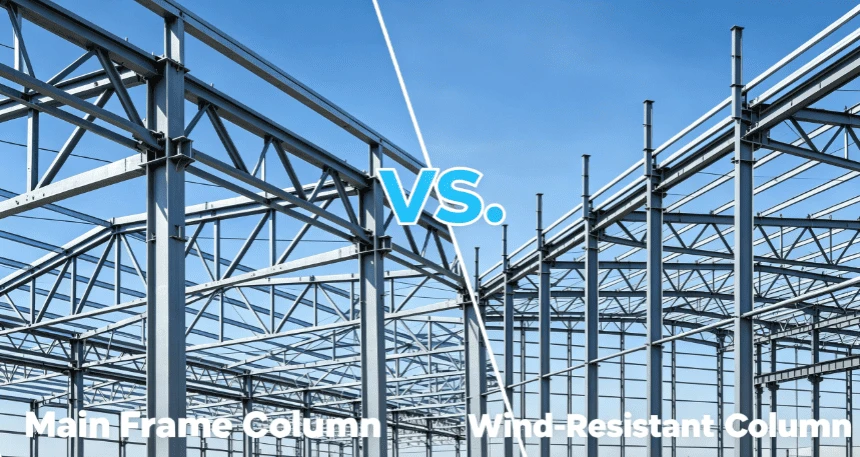

Kľúčové rozdiely: Oceľový veterný stĺp a hlavný oceľový rámový stĺp
V scenároch inžinierstva a obstarávania oceľových konštrukcií v zámorí je zamieňanie oceľových veterných stĺpov so stĺpmi hlavného rámu jednou z najčastejších chýb pri návrhu. Dva typy oceľových stĺpov majú zásadné rozdiely v silovom zaťažení, inštalácii, dizajne a funkcii.
| Rozmer | Hlavný stĺp oceľového rámu | Oceľový veterný stĺp |
|---|---|---|
| mechanika | Členovia P-M (kombinované axiálne a ohybné členy):súčasne odolávať značným vertikálnym gravitačným zaťaženiam (strecha, vybavenie, sneh) spolu s horizontálnymi silami. | Flexurní členovia:odolávať iba horizontálnemu ťahu vetra a nepodieľať sa na vertikálnom rozložení gravitačnej záťaže. |
| Poloha | Nachádza sa v pozdĺžnych poliach budovy, podporujúce nosníky primárneho rozpätia. | Inezávisle inštalované na štítových stenách budovy(koncové steny). |
| Pripojenie | Typicky využíva vrch kolónypevné spojeniealebostyčníkový-doskový zosilnený spoj. | Horná časť stĺpca využíva{0}}pripojenie prispôsobené premiestneniu(štrbinový otvor / pružinová doska), zatiaľ čo základňa stĺpca je všeobecnepin-pripojený. |
| Dizajn | Veľké-rozmery prierezu, prísne ovládanie pomeru štíhlosti avysoká rezerva pevnosti. | Menší prierez-optimalizovaný pre{1}}citlivosť na zaťaženie vetrom, čím sa dosahuje mimoriadnevysoký pomer tuhosti-k-hmotnosti. |
Typy konštrukčného návrhu štítových veterných stĺpov
Konštrukčný systém štítových stĺpov odolných proti vetru- sa primárne klasifikuje podľa typu spojenia pri päte stĺpa k základu a na vrchole stĺpa k strešnému systému (krovu / strešného nosníka). Tri hlavné štrukturálne systémy bežne používané v priemysle sú nasledovné:
Typ konzolového nosníka
Konštrukčné vlastnosti:stĺpová základňa jepevne spojenék základu, pričom vrchol stĺpa je spojený so strešným krovom prostredníctvom pružinovej dosky (alebo flexibilnej spojovacej dosky).
Mechanické vlastnosti:Samotný veterný stĺp funguje ako veľký vertikálny konzolový nosník,nezávisle odoláva všetkým horizontálnym zaťaženiam vetromprenesené zo steny a ich prenos priamo do základu.
Použiteľné scenáre:tradičné ťažké-strechy alebo dlhé-priemyselné budovy.
Jednoducho podporovaný typ lúča
Konštrukčné vlastnosti:stĺpová základňa jepin-pripojenýk základu, zatiaľ čo horná časť stĺpa je spojená so strešným systémom pomocou spojovacej dosky so štrbinovými otvormi alebo pružinovej dosky.
Mechanické vlastnosti:Veterný stĺp nezdieľa vertikálne sily aodoláva iba svojej vlastnej hmotnosti-a horizontálnemu zaťaženiu vetrom. Zaťaženia vetrom sa prenášajú cez čapový spoj v hornej časti stĺpa na systém horizontálneho vystuženia strechy.
Použiteľné scenáre:ľahké-oceľové konštrukcie alebo ľahké-konštrukčné budovy s vysokou výtlakovou kapacitou-.
Typ štrukturálneho stĺpca
Konštrukčné vlastnosti:veterné stĺpy sú usporiadanéako neoddeliteľná súčasť ľahkého{0}}systému oceľovej konštrukcie rámu portálu.Základňa stĺpa môže byť spojená kolíkmi{0}} alebo napevno, zatiaľ čo vrchol stĺpa je pevne privarený alebo priskrutkovaný k strešnej krokve.
Mechanické vlastnosti:Vertikálne zaťaženie strechy a horizontálne zaťaženie vetrom súzdieľané spoločne hlavným pevným rámom a veternými stĺpmi, čím sa zníži ohybový moment v strešnom nosníku-koncového poľa.
Použiteľné scenáre:moderné ľahké-dielne na portálové rámy.
Ako váš profesionálny partner pre oceľové konštrukcie robíme viac než len dodávame komponenty; dodávame optimalizované inžinierske riešenia. Na základe vašich miestnych veterných predpisov, rozpätia budovy a rozpočtu presne prispôsobíme najspoľahlivejší spojovací systém pre váš projekt, čím zaistíme, že každý konštrukčný prvok bude využitý naplno.
Ak uprednostňujete nákladovú-efektívnosť a rýchlosť výstavby:Jednoducho podporovaný typje naše najlepšie odporúčanie. Ponúka vysoký stupeň montážnej tolerancie a slúži ako priemyselný štandard pre štandardné dielne ľahkej-oceli.
Ak potrebujete ťažký žeriav alebo extra{0}}dlhé rozpätia:Typ konzolového nosníkazaisťuje, že sily štítovej steny nezasahujú do strešného systému, čím poskytuje robustnejšiu hranicu pre zložité vnútorné priemyselné procesy.
Ak sa snažíte minimalizovať tonáž ocele:Typ štrukturálneho stĺpcaznižuje prierezy nosníka-presným rozdelením sily, čo predstavuje stelesnenie-vysokovýkonného systému portálového rámu.
Poraďte sa s našimi odborníkmi, ktorí vám perfektne padnú na veterný stĺp
Prečo si vybrať naše riešenia oceľových stĺpov odolných voči vetru?
Globálna zhoda a optimalizovaný dizajn
Ponúkame flexibilné dizajnové riešenia pokrývajúce obojeSystémy vložiek a bypassov. Náš inžiniersky tím sa snaží zosúladiť návrhy s hlavnými medzinárodnými predpismi ako naprAISC, Eurokód alebo AS/NZS. Analýzou-špecifického zaťaženia vetrom a rozpätia budov sa snažíme poskytnúť bezpečné konštrukčné riešenia a zároveň sa snažíme o optimalizovanú materiálovú efektivitu a nákladovú-efektívnosť.

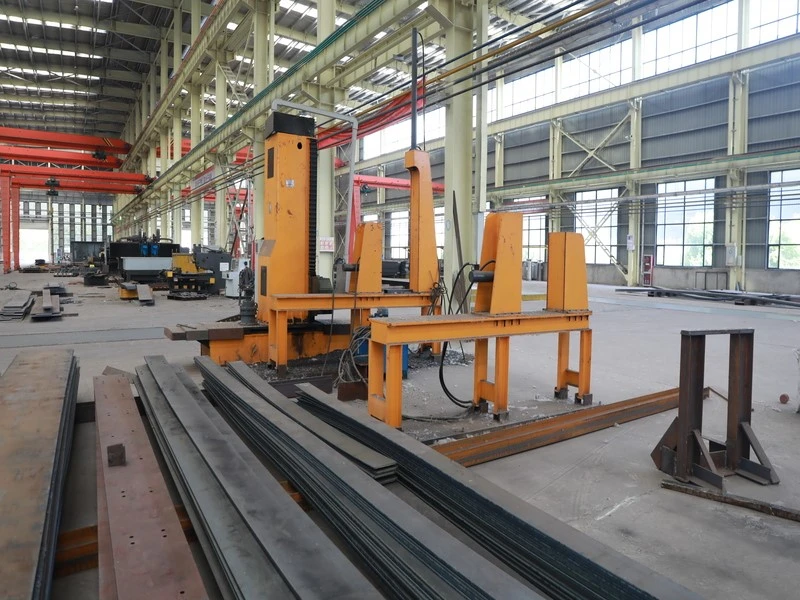

Vysoká{0}}presná výroba a účinnosť inštalácie

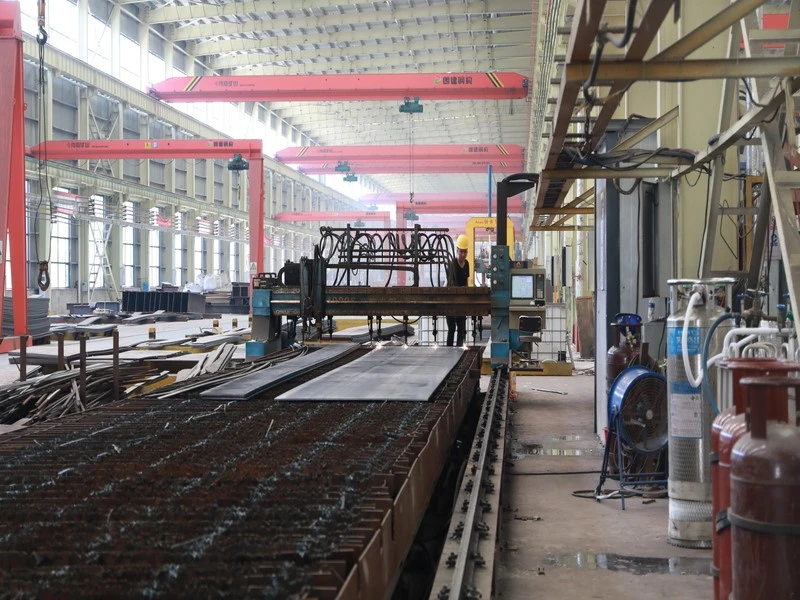

Využitie pokročilýchCNC obrábanie a presné rezanie, zameriavame sa na zvýšenie rozmerovej presnosti každého komponentu. Väčšina komponentov využíva vysoko-kvalitné H-lúče s riadenýmžiarové zinkovanie-ponorom, ktorého cieľom je zlepšiť{0}}dlhodobú odolnosť v-vetre a korozívnom prostredí.
BIM-Integrovaná podrobná a technická podpora
Náš inžiniersky tím môže poskytnúťBIM detaily (napr. Tekla alebo Revit)na uľahčenie lepšej koordinácie medzi veternými stĺpmi, krokvami a obkladovými systémami. Od poskytovania podrobných výkresov uzlov až po technické usmernenia pre zahraničných dodávateľov sa snažíme pomôcť klientom zefektívniť harmonogram výstavby a znížiť náklady na koordináciu.
Optimalizované balenie a spoľahlivá globálna logistika
Na riešenie problémov námornej prepravy na veľké vzdialenosti-zamestnávamevystužené oceľové kolísky alebo prispôsobené ochranné obalynavrhnuté tak, aby zmierňovali riziko poškodenia kolíziou a korózie morskou-solnou. Na základe rozsiahlych globálnych skúseností s dodávkami integrujeme výrobu, balenie a medzinárodnú logistiku, aby sme zabezpečili spoľahlivý dodávateľský reťazec od našej továrne až po miesto vášho projektu.

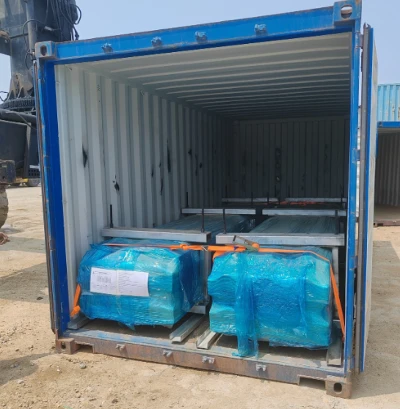

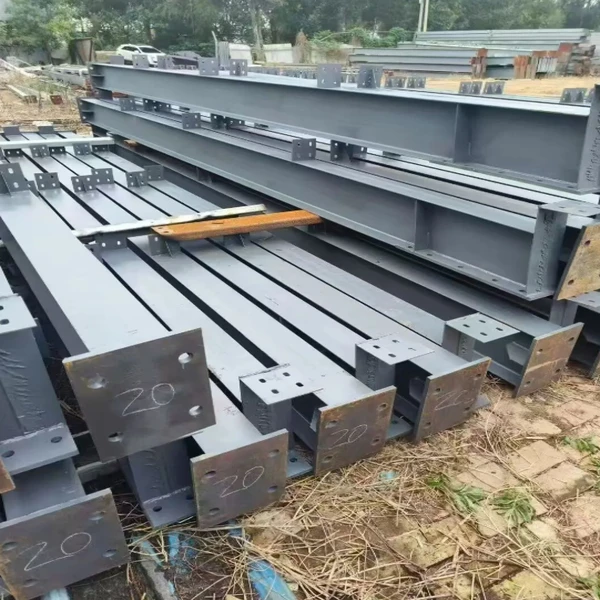

Balenie a dodávka oceľového veterného stĺpa
Ochrana povrchu:zakryte exponované oceľové povrchy antikoróznym {{0}základným náterom alebo -koróznym náterom. Aplikujte ochrannú úpravu na opracované alebo kritické spojovacie oblasti pomocou vodotesných a nárazu odolných- materiálov, ako je EPE pena alebo hrubý plastový obal.
Páskovanie a regály:upevnite stredné až veľké stĺpy pevne na robustne zvárané oceľové prepravné regály. Použite viac{1}}bodové viazanie drôtom s ochrannou výplňou medzi naskladanými vrstvami, aby ste zabránili skĺznutiu.
Zabezpečenie malých častí:na pripevnenie matíc použite stehové zváranie alebo zabaľte voľné skrutky, konzoly a podložky do jasne označených vodotesných alebo oceľových krabíc, ktoré sú pripevnené k hlavnej palete.
Poraďte sa s nami, ak chcete získať stĺp oceľovej konštrukcie-odolný voči vetru

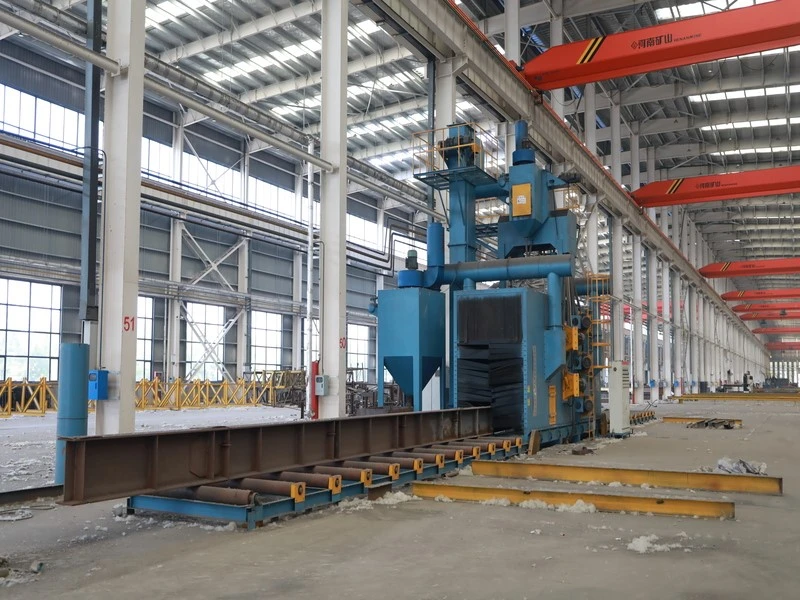

| Názov položky | Vyrobený veterný stĺp |
| Hlavný materiál | Q355B |
| Povrch | Tryskanie (Sa2,5), aplikácia základného-základu bohatého na zinok a lakovanie vrchným polyuretánovým náterom |
| Výroba | Rezanie, vŕtanie, zváranie plnej penetračnej drážky |
| servis | Dizajn, výroba a inštalácia |
| Môžeme urobiť cenovú ponuku podľa výkresu alebo požiadavky zákazníka; (veľkosť podľa dĺžky/šírky/výšky a rýchlosti vetra), ktorá ponúka bezplatný návrhový výkres a všetky podrobné výkresy na inštaláciu. | |
| Dizajnový softvér: Auto CAD,PKPM,MTS,3D3S, Tarch, Tekla Structures(Xsteel)V12.0.atď | |
| Balenie | Podľa požiadavky zákazníka |
| Nahrajte do 40/20GP, 40HQ alebo 40OT |
FAQ:
Môžem odstrániť veterné stĺpy, aby som ušetril náklady na výstavbu?
Nie. Vetru-odolné stĺpy sú základnými konštrukčnými komponentmi pre prefabrikované oceľové budovy. Ich odstránenie spôsobí nadmernú deformáciu steny, štrukturálne výkyvy a dokonca riziko zrútenia pri silnom zaťažení vetrom, čo nespĺňa medzinárodné normy bezpečnosti budov.
Čo je lepšie, vložený pás alebo systém veterných stĺpikov s obtokovým pásom?
Obtokový pásový systém je obľúbenejší pre štandardné továrenské a skladové projekty vďaka pohodlnej inštalácii a elegantnému vzhľadu; vložený pásový systém je vhodnejší pre projekty so zložitými otvormi v stene a vysokými požiadavkami na bezpečnosť.
Potrebujú stĺpy odolné voči vetru galvanizovanú úpravu?
áno. Galvanizácia účinne zabraňuje korózii ocele, zaisťuje-dlhodobú štrukturálnu stabilitu a je potrebná najmä pre pobrežné, vlhké a vonkajšie priemyselné budovy.
